Kernleistung · Point Cloud → BIM
cloud2bim
Scan-to-BIM für unregelmäßige und historische Bausubstanz — von der Punktwolke zum belastbaren Modell in abgestimmter Detailtiefe (LOD 100–500).
Scan-to-BIM · BIM/CAD · Visualisierung · Parametrik · Strukturmodelle
Hauptleistung
Scan-to-BIM
Punktwolke wird Geometrie.

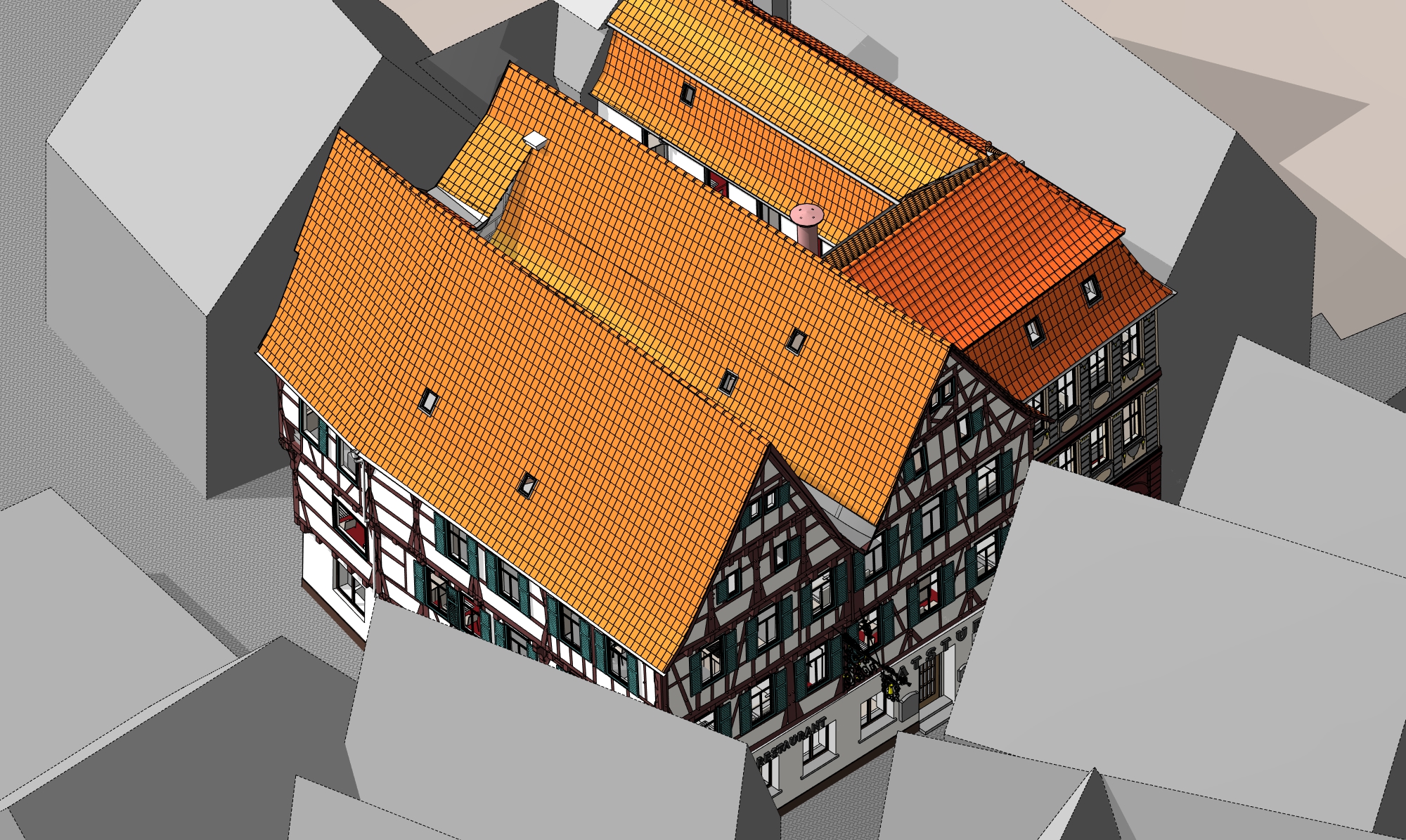

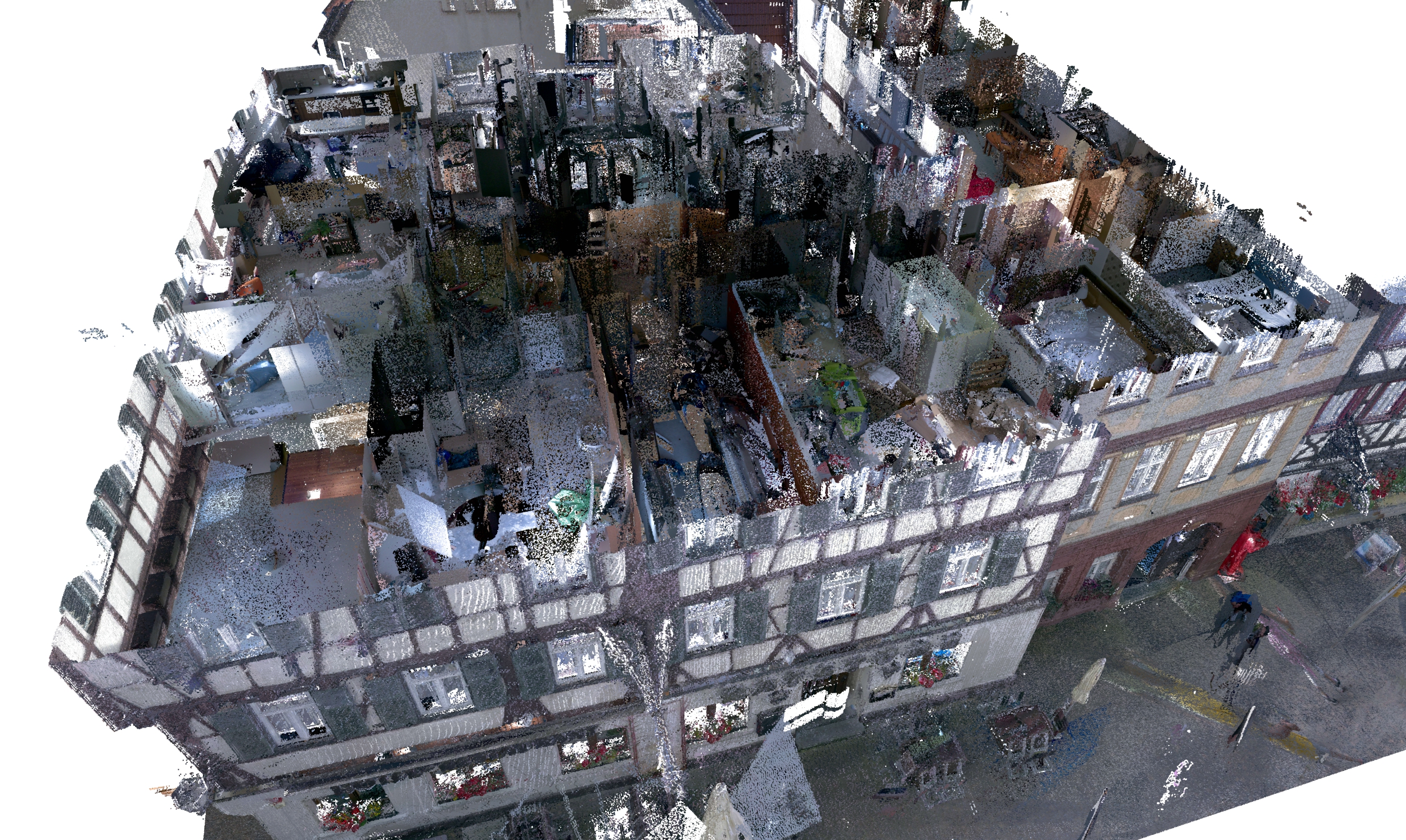

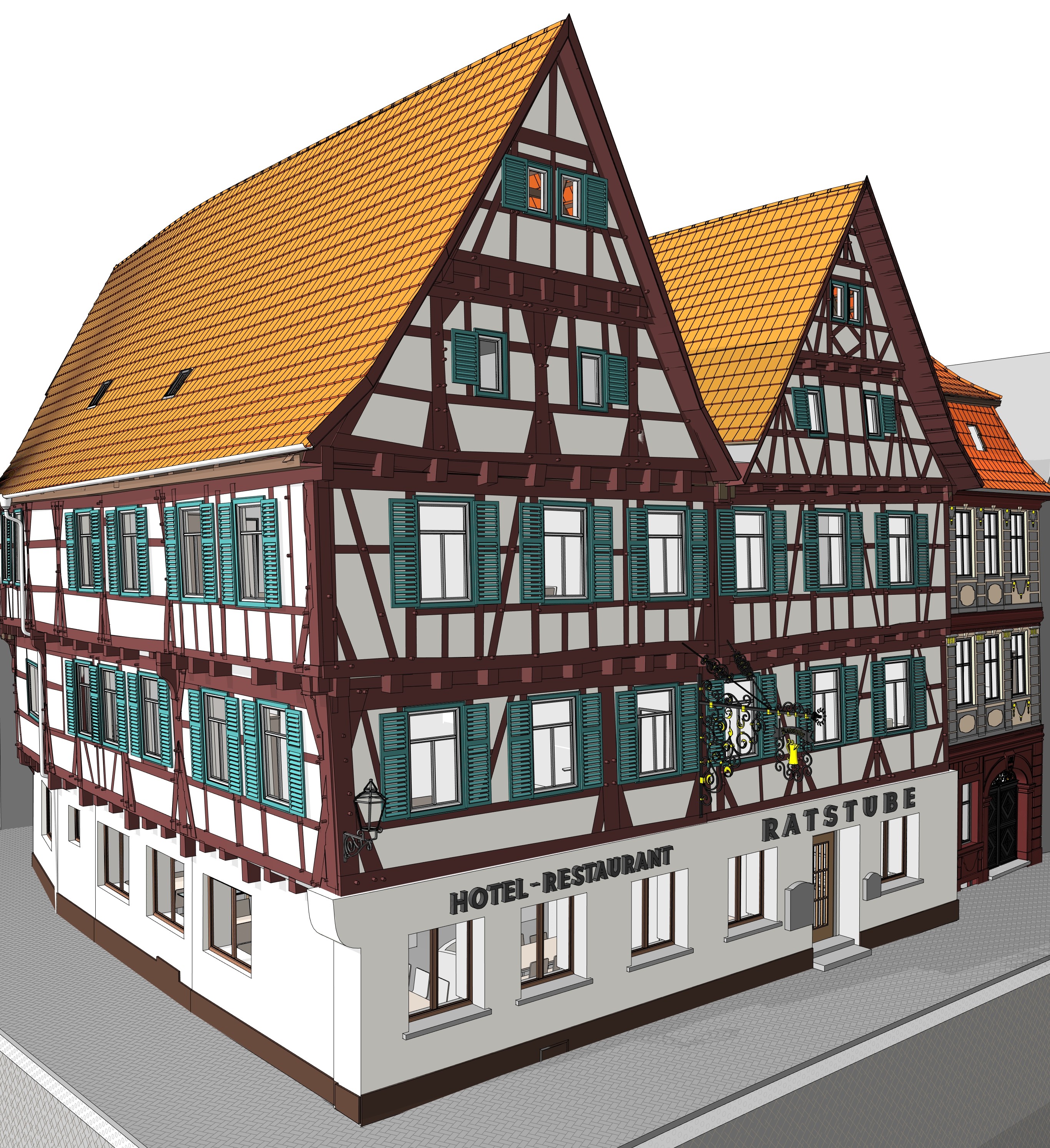

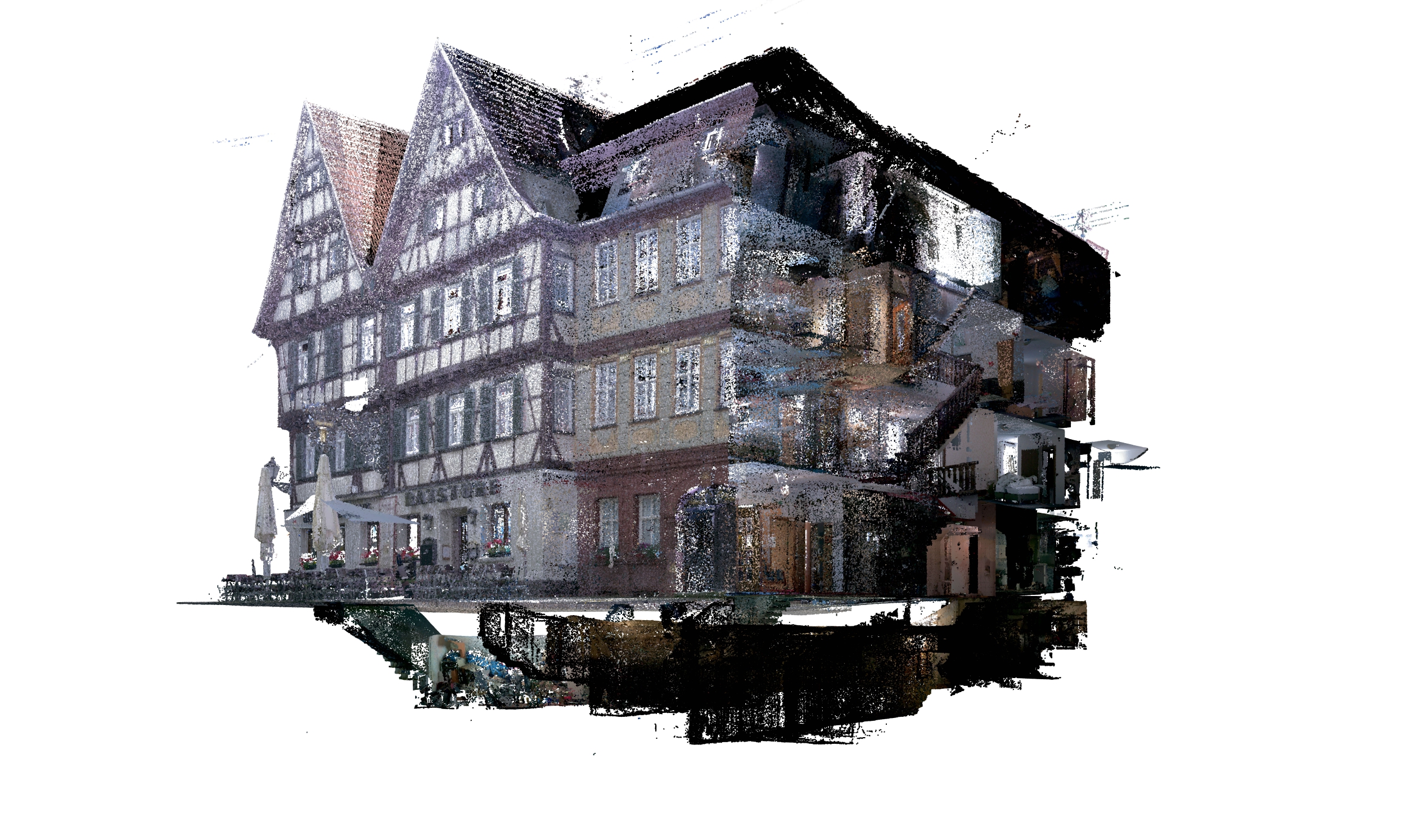

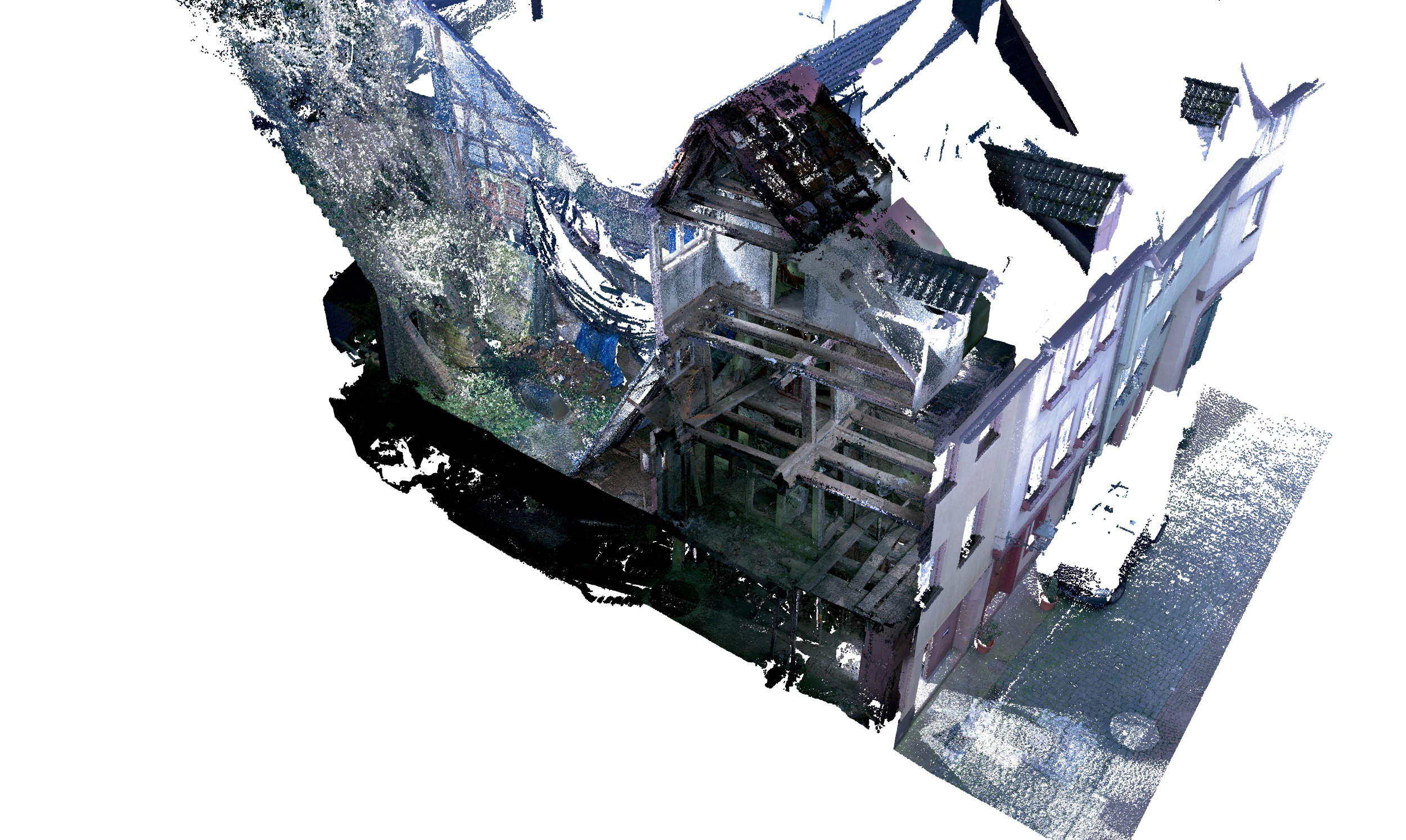

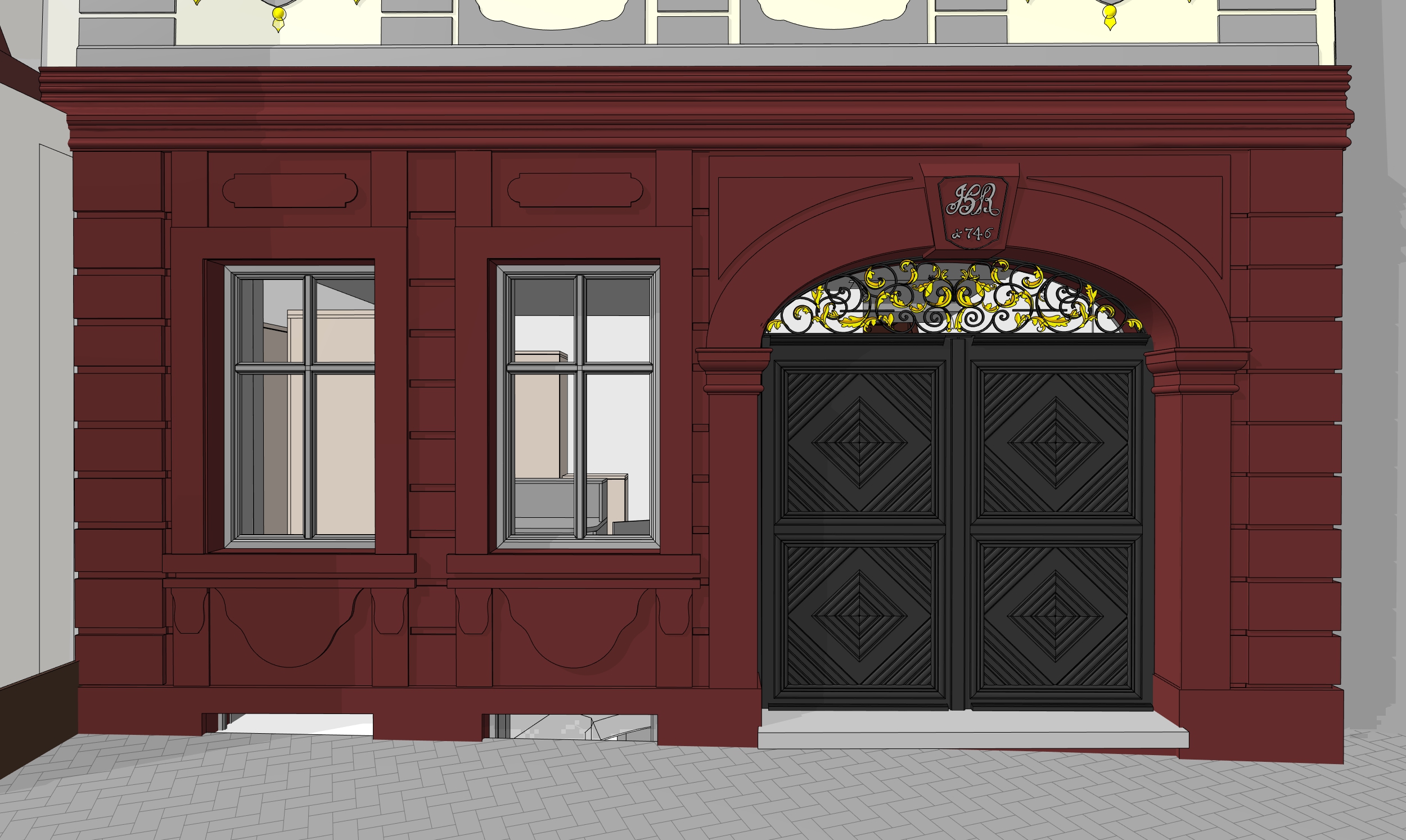

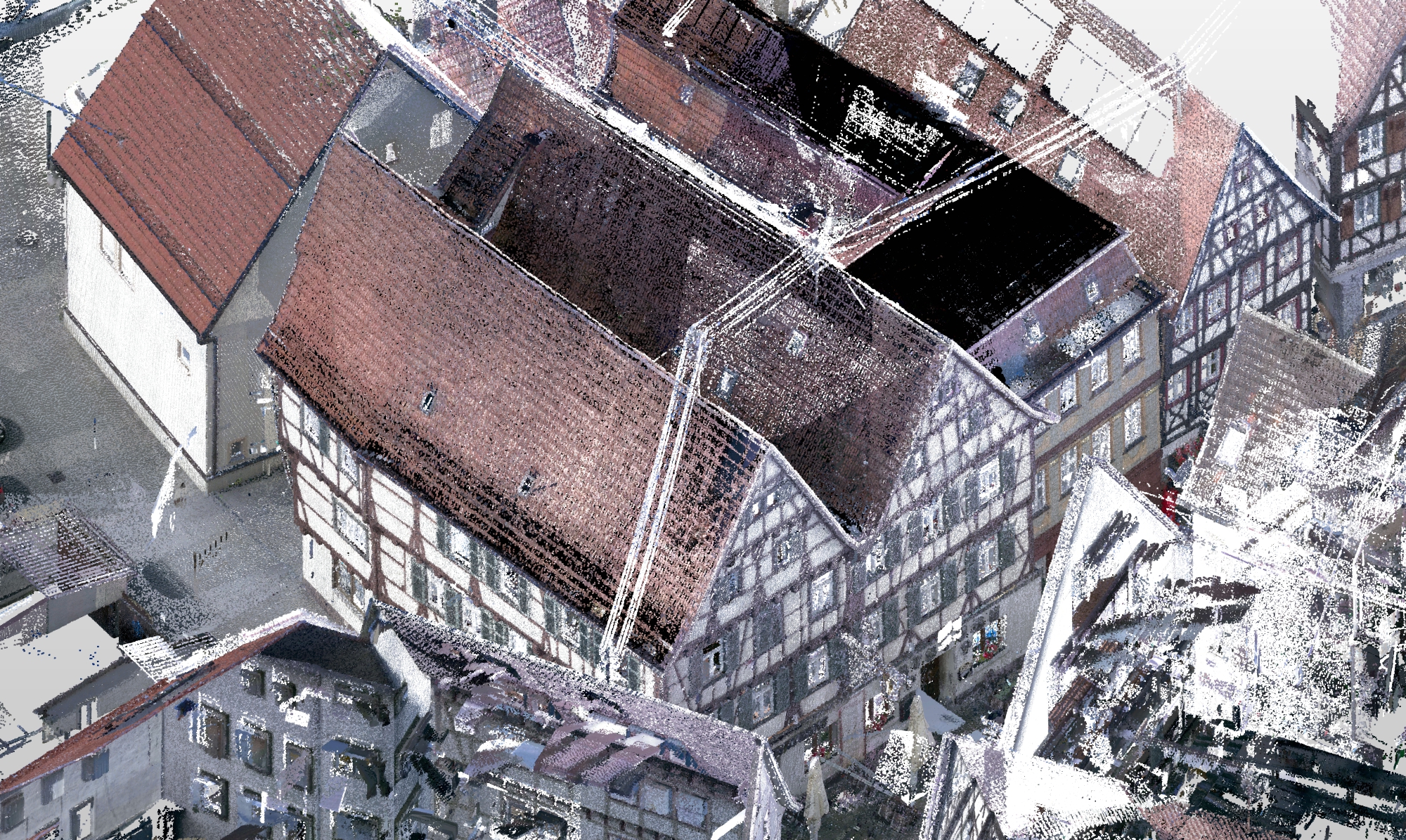

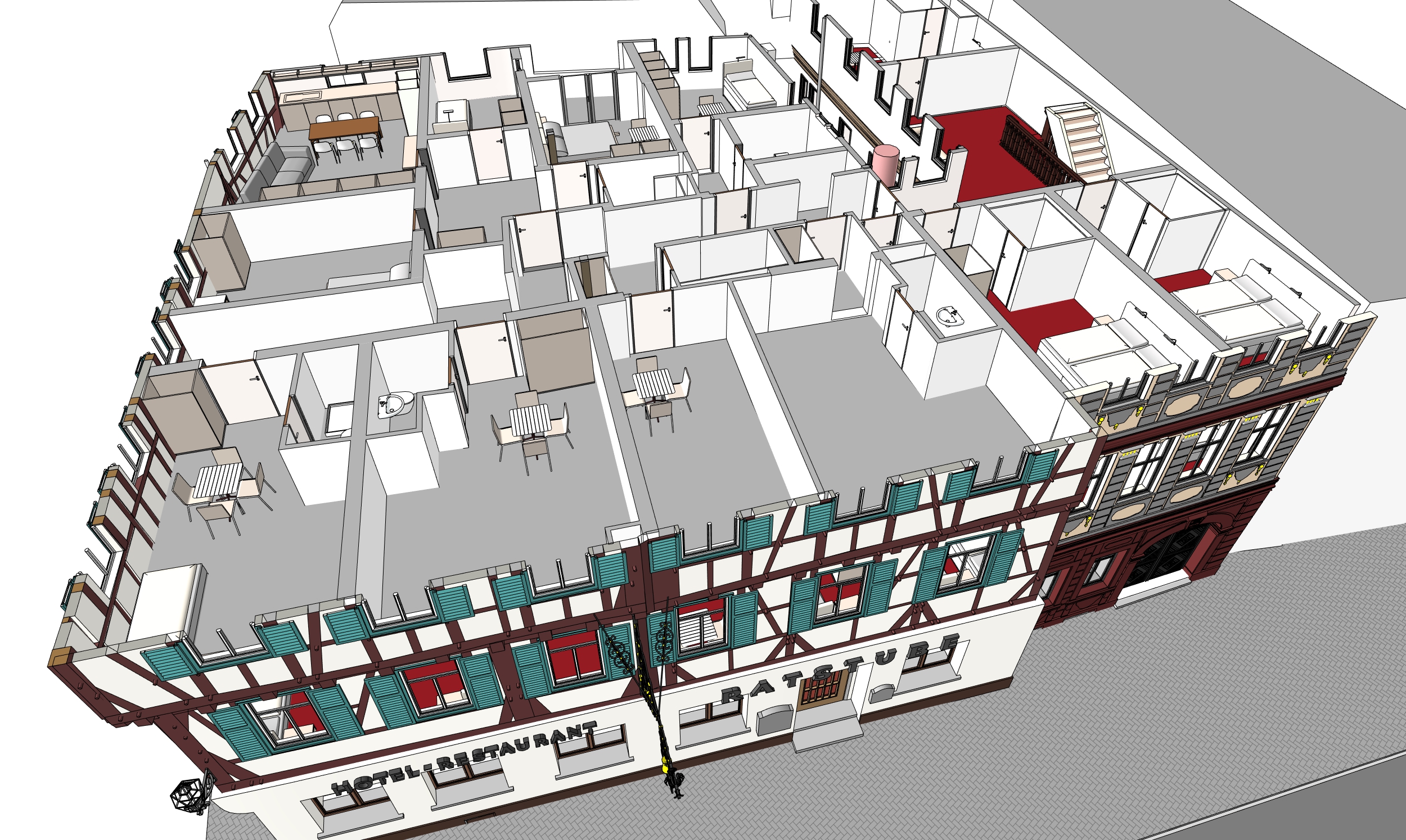

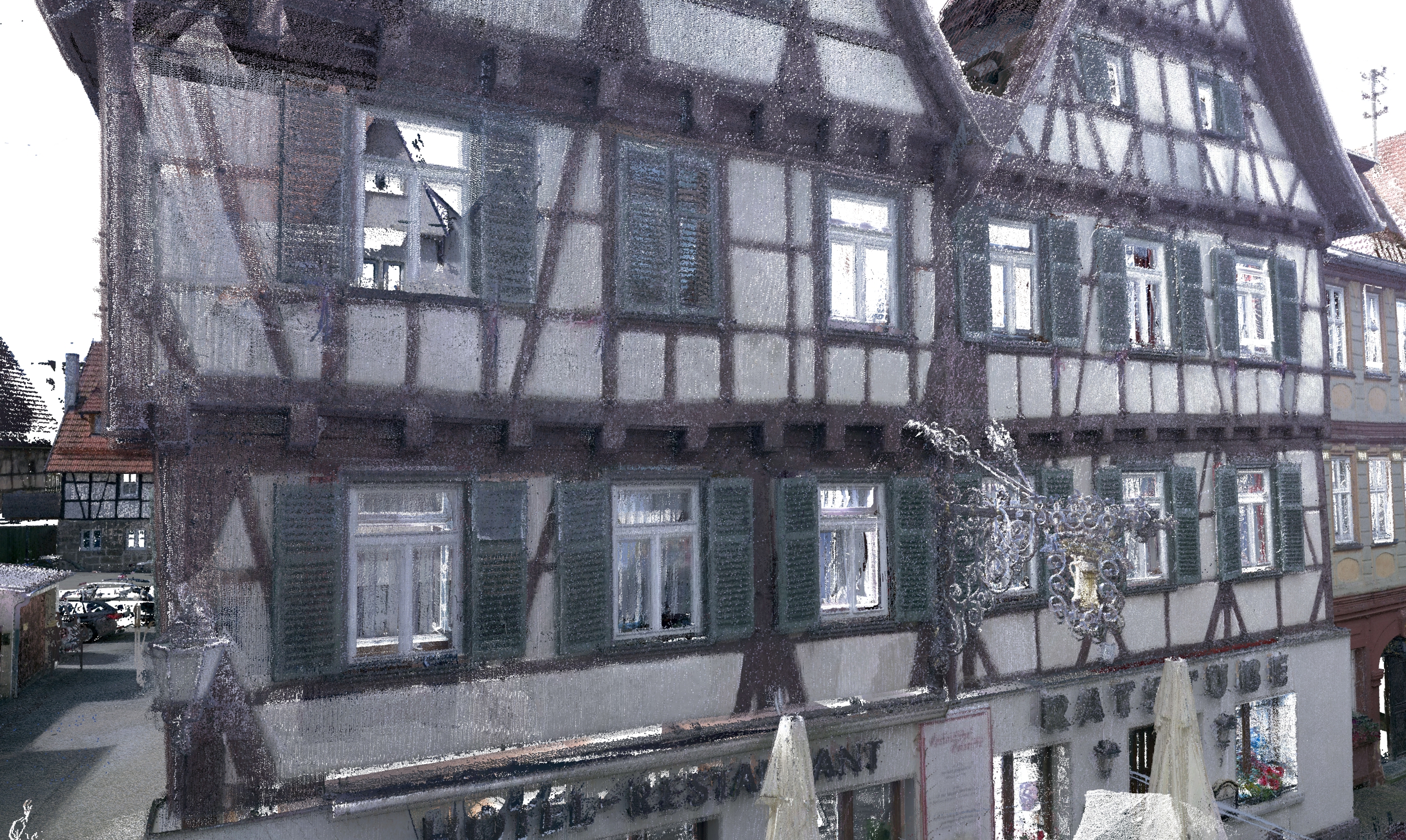

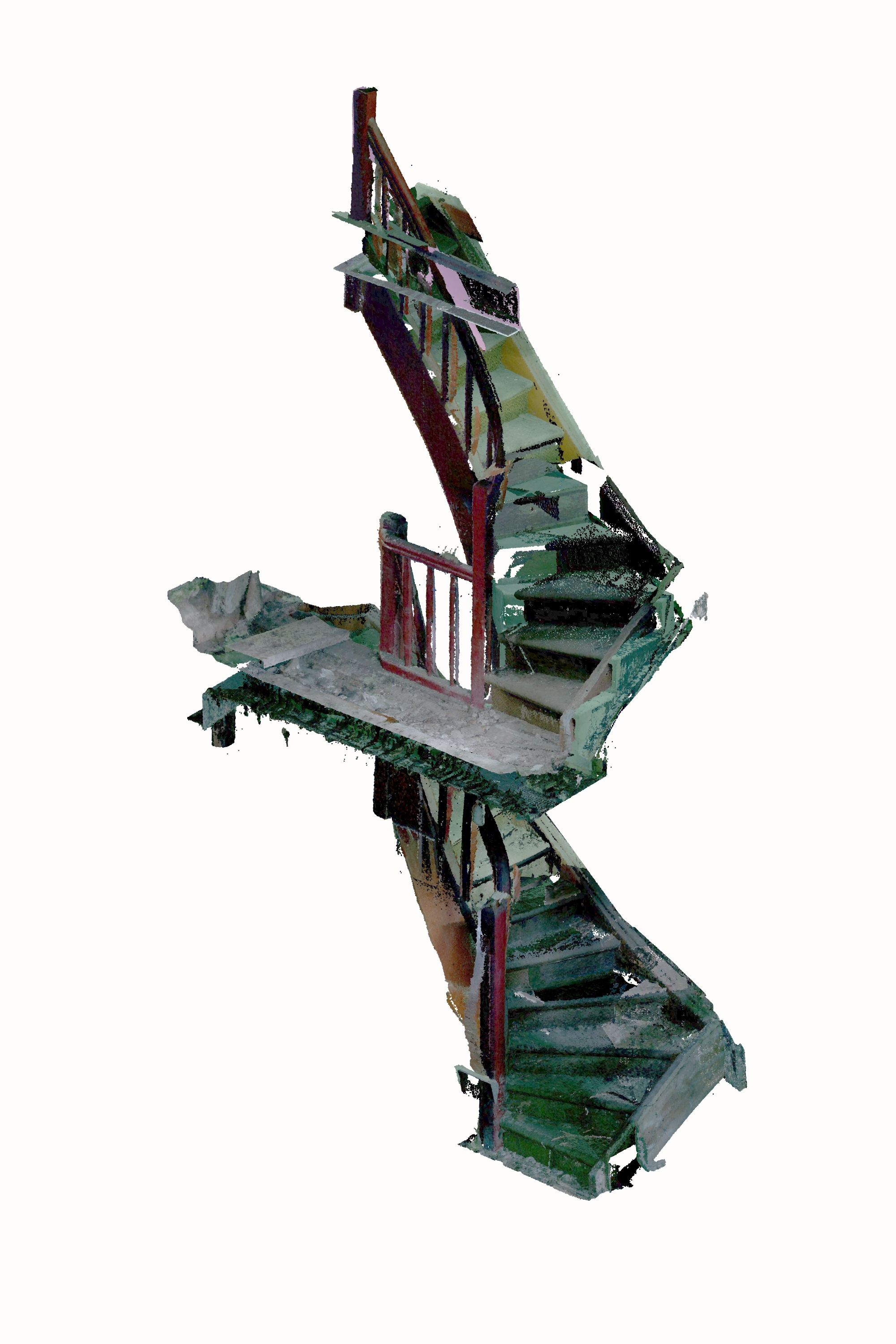

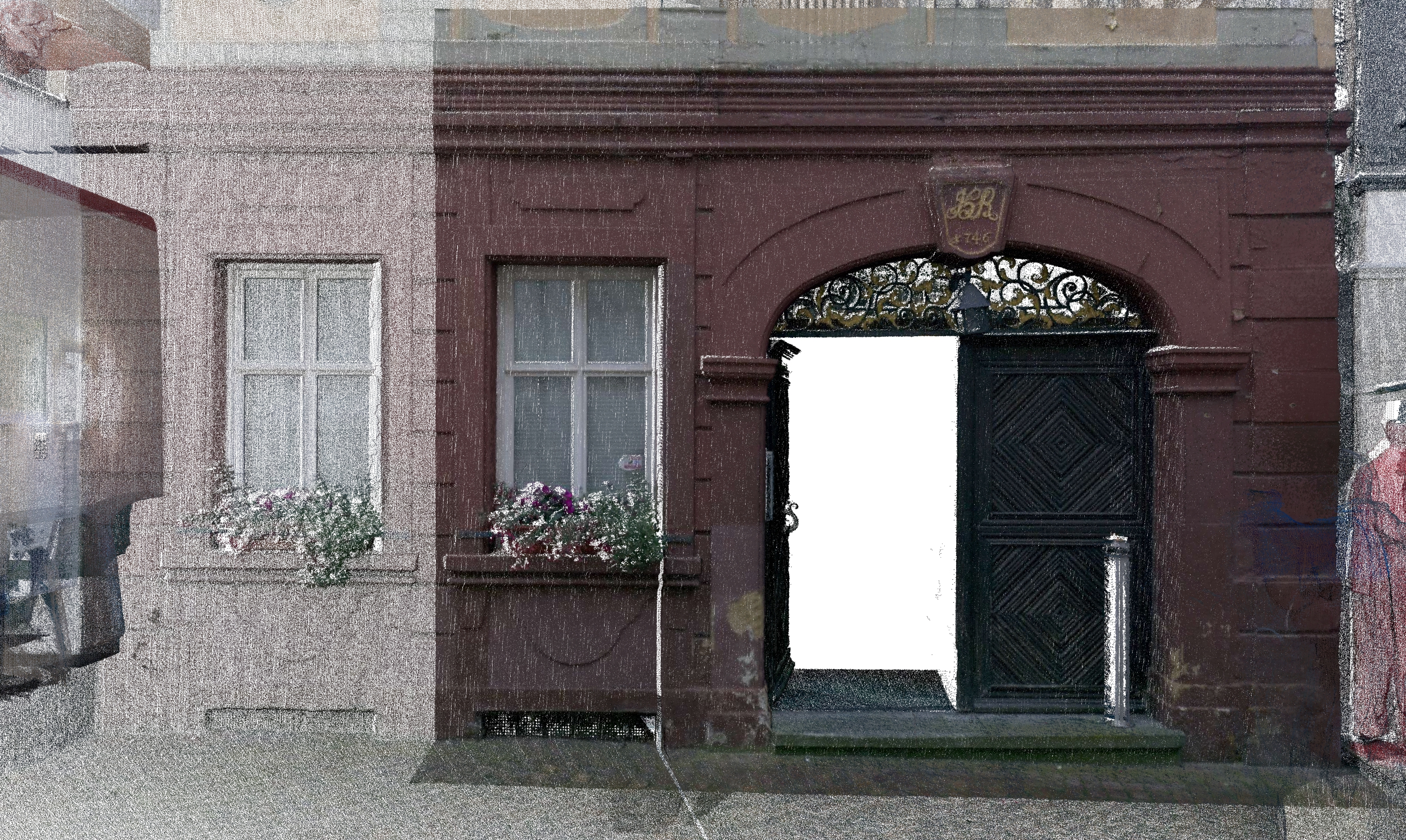

LiDAR-Scans in präzise BIM-/CAD-Modelle überführen — besonders bei Fachwerk, unregelmäßigen Dächern und komplexem Bestand. Ziehen Sie den Schieber: links das Modell, rechts die Punktwolke (RGB oder Normalenansicht).

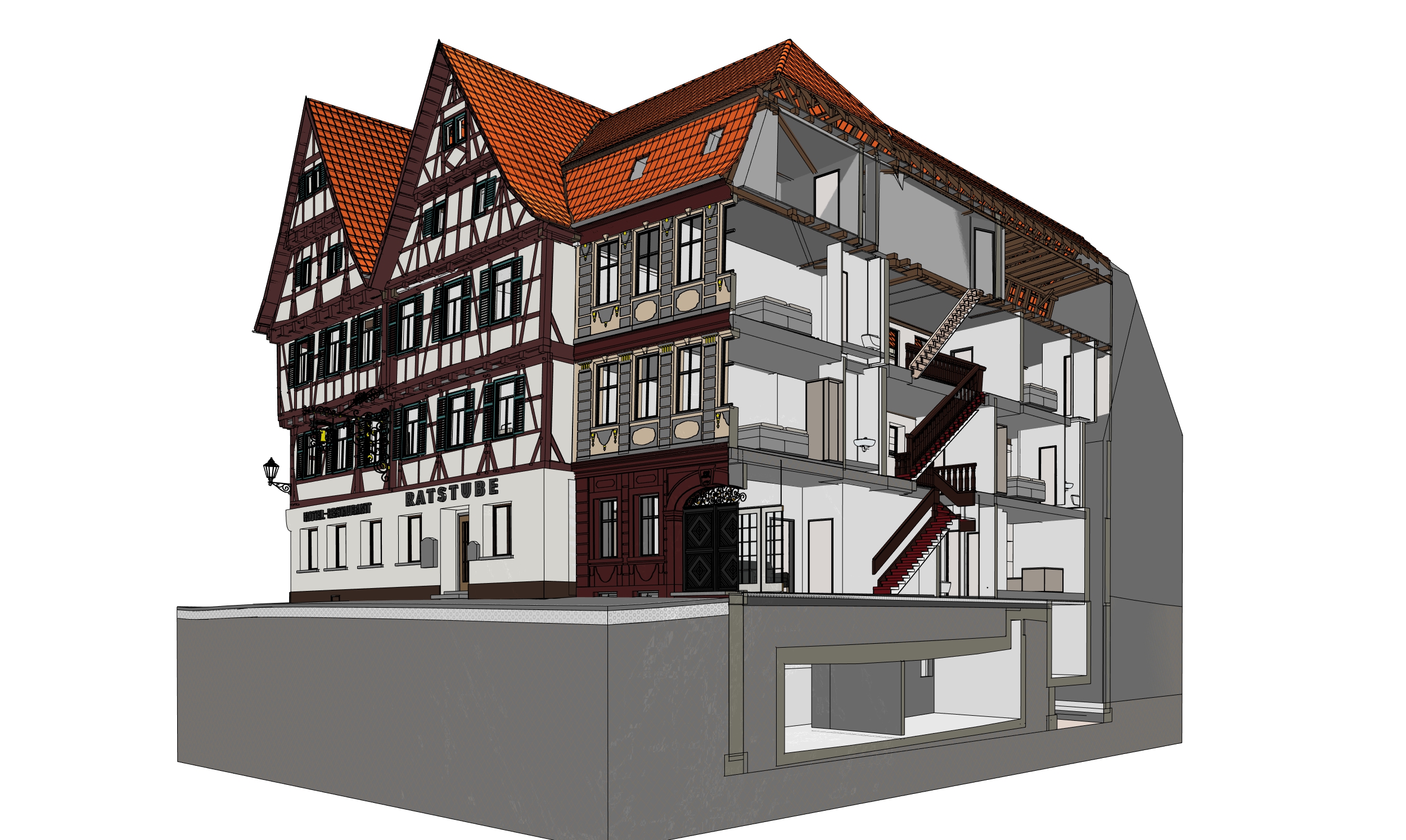

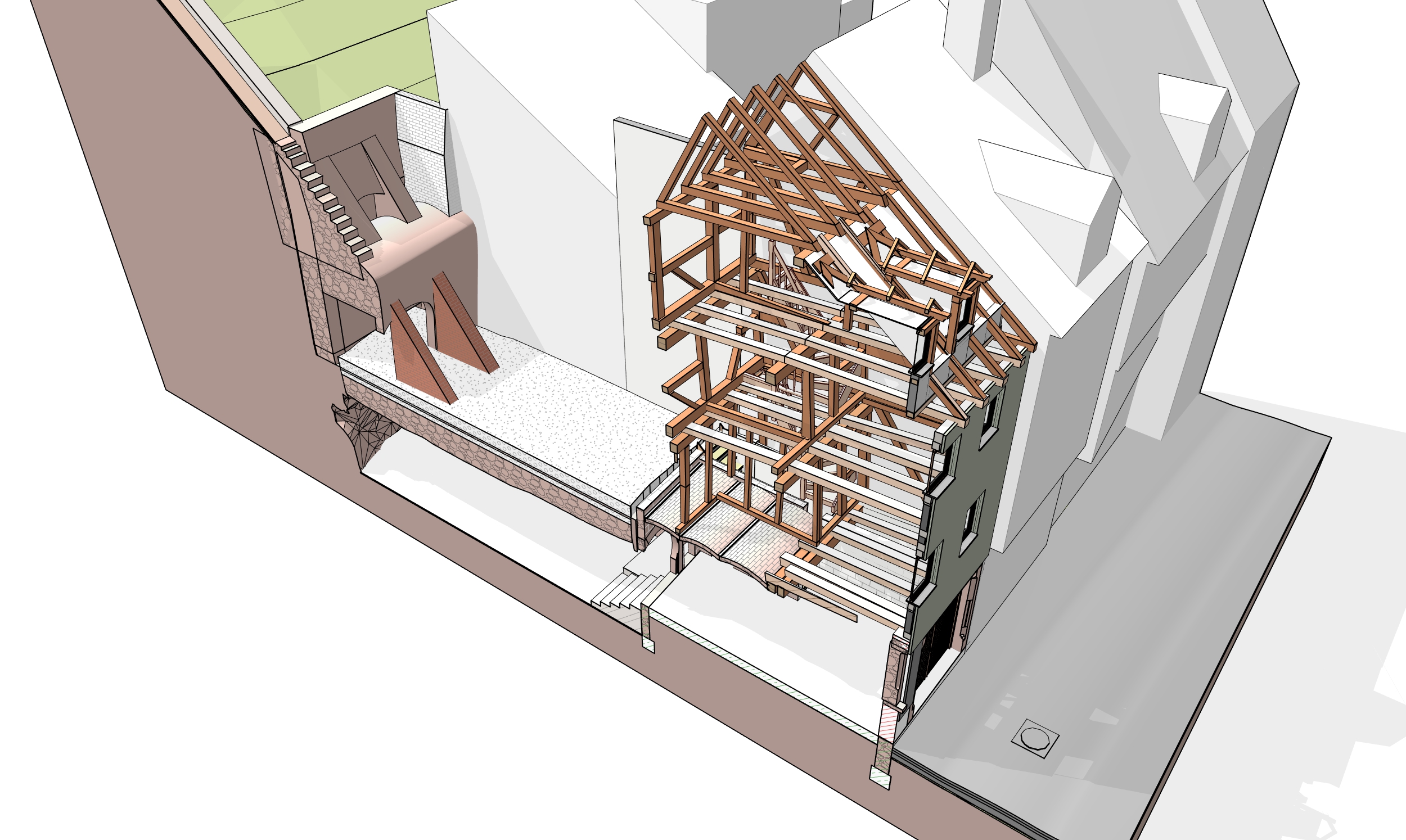

BIM

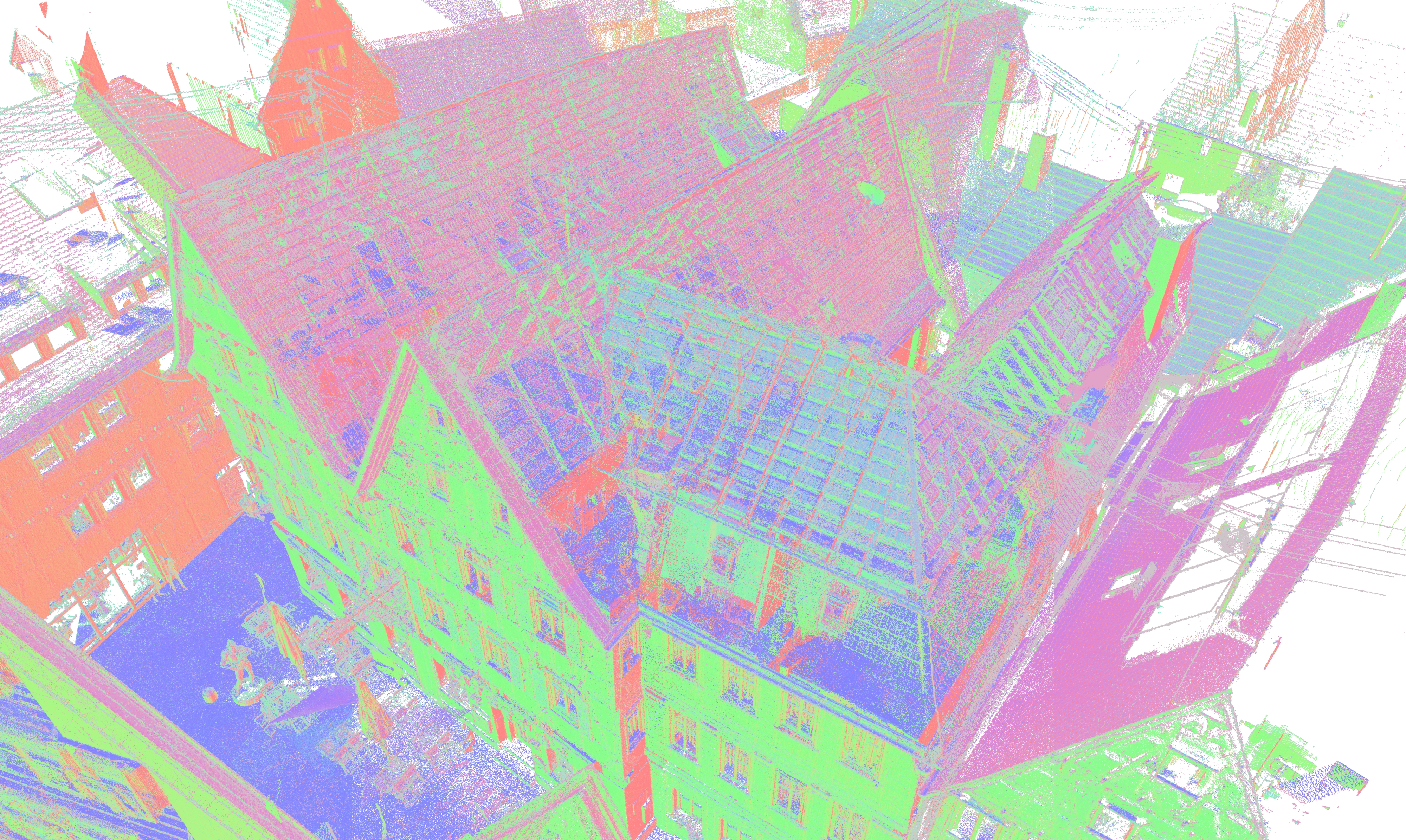

Punktwolke · Normalen
Vergleich 01

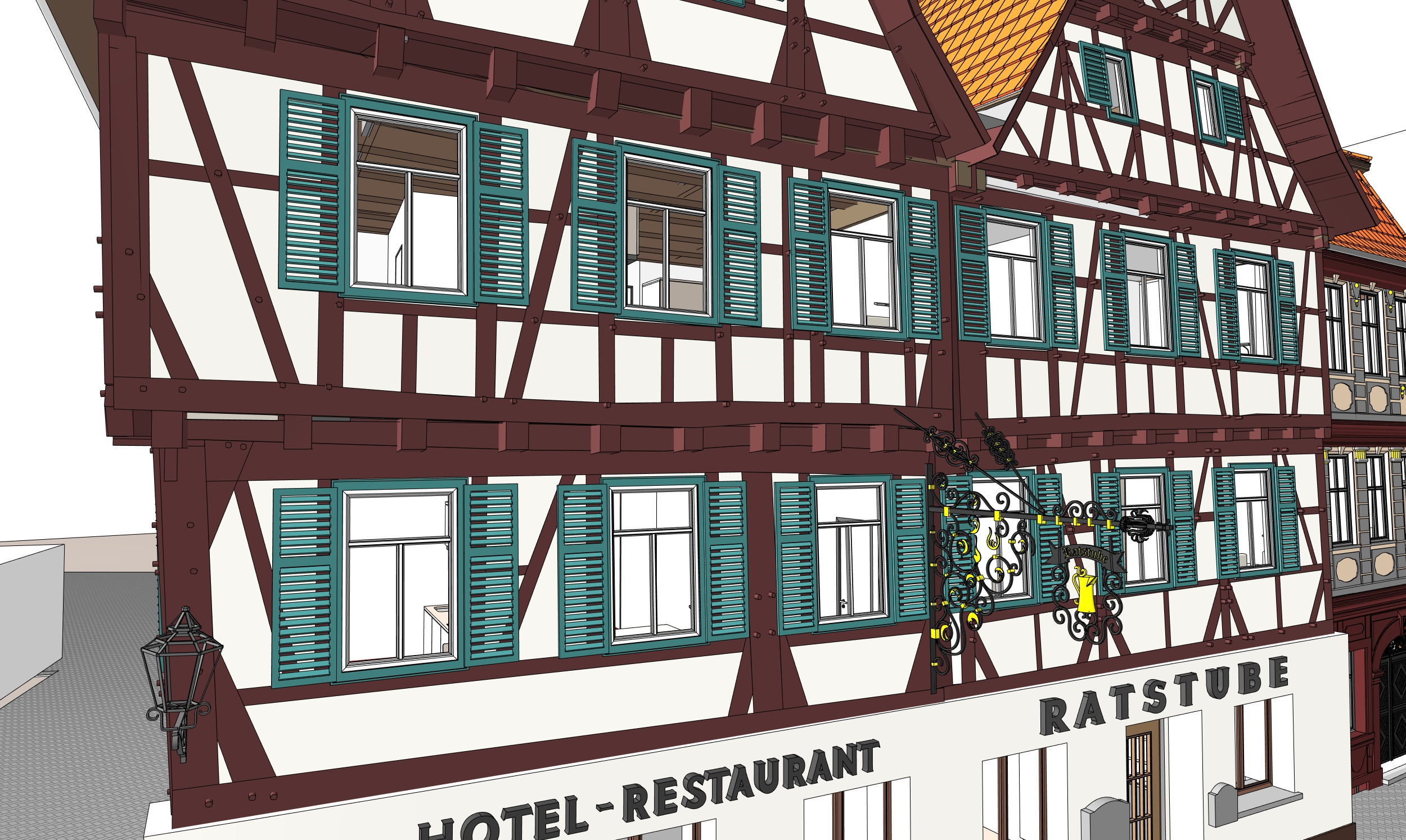

BIM
Punktwolke · RGB
Vergleich 02
BIM
Punktwolke
Vergleich 03
BIM
Punktwolke · RGB
Vergleich 04
BIM
Punktwolke
Vergleich 05
BIM
Punktwolke
Vergleich 06
BIM
Punktwolke
Vergleich 07
BIM
Punktwolke
Vergleich 08

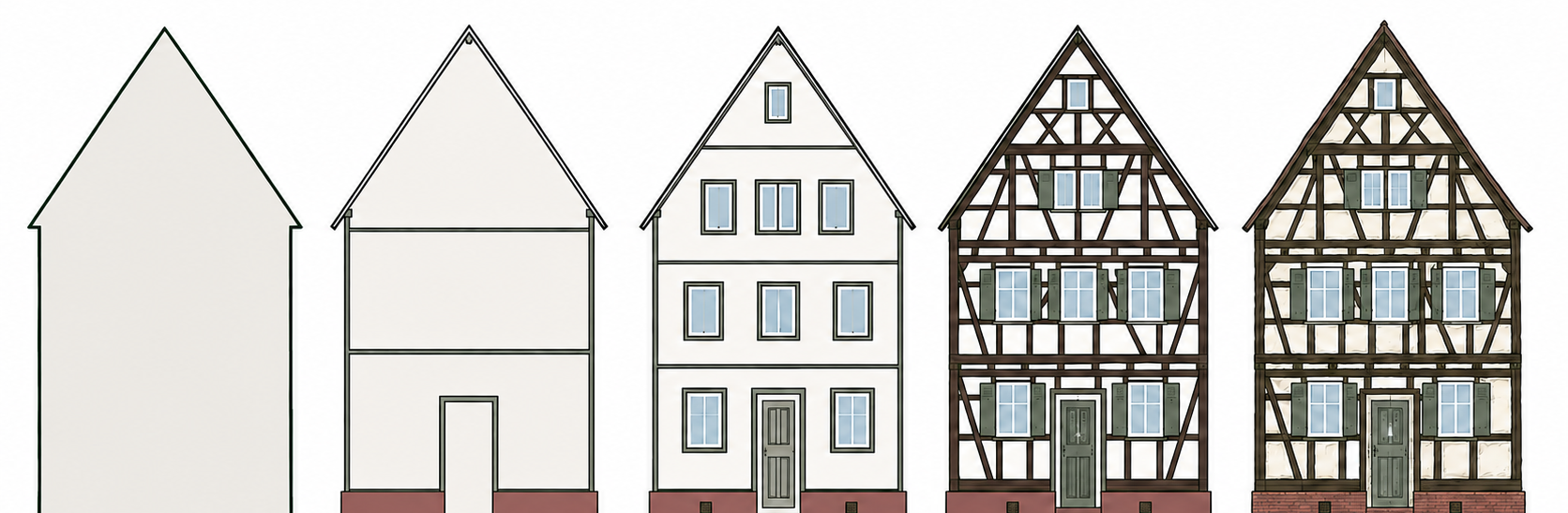

Detailtiefe
LOD 100–500 — so detailliert wie nötig.
LOD (Level of Development) beschreibt, wie zuverlässig Geometrie und Informationen im Modell sind — und wofür sie genutzt werden dürfen. Von Konzeptmassen bis zum verifizierten As-Built.
Ausführliche Erklärungen zu jeder Stufe, Übersichtstabellen und Beispiele — auf der eigenen LOD-Seite.
LOD im Detail →Ergänzende Leistungen
Weitere Leistungen rund ums Modell.
Neben Scan-to-BIM unterstütze ich bei Modellierung, Visualisierung, Parametrik sowie bei der Aufbereitung von Struktur- und Fertigungsmodellen.

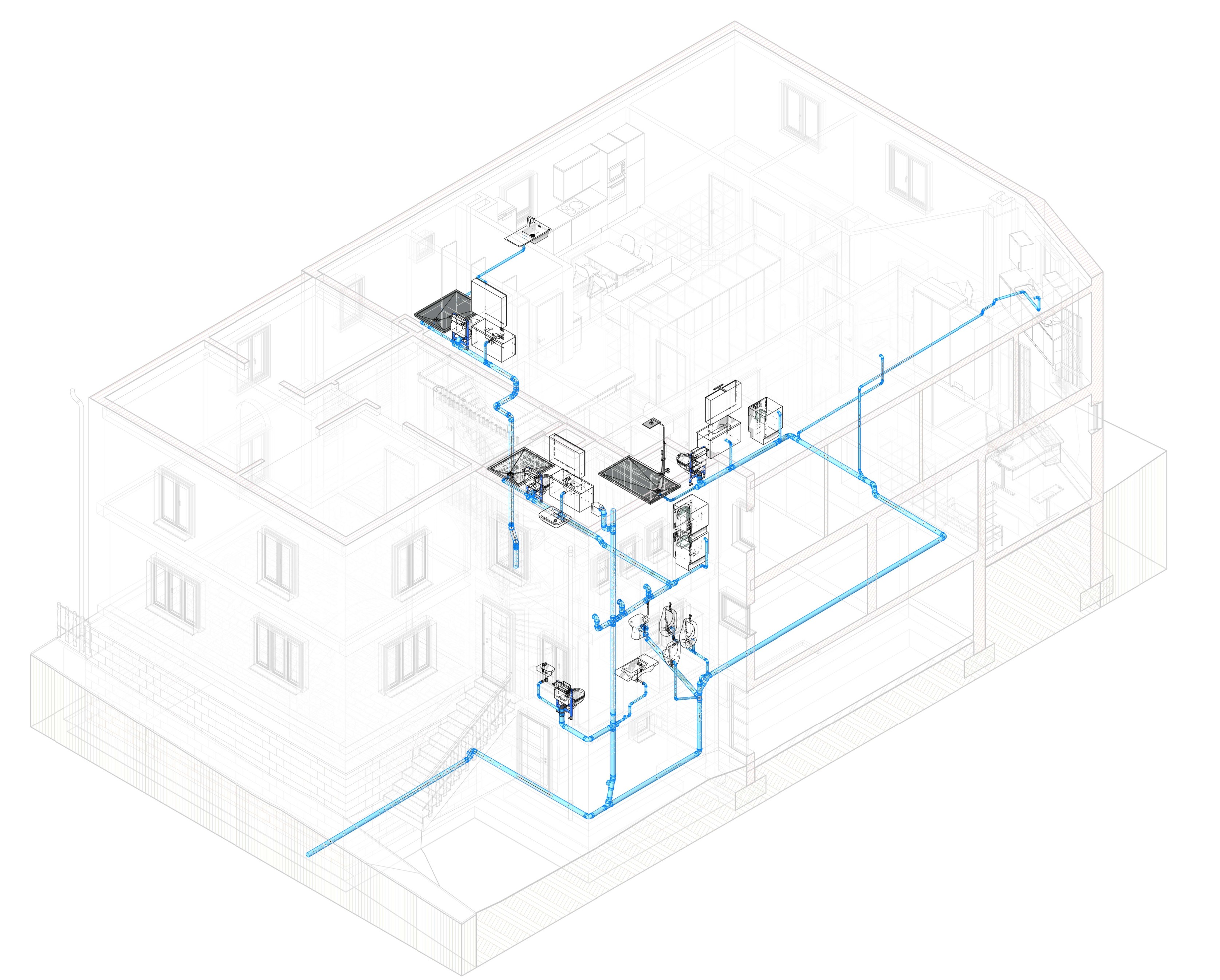

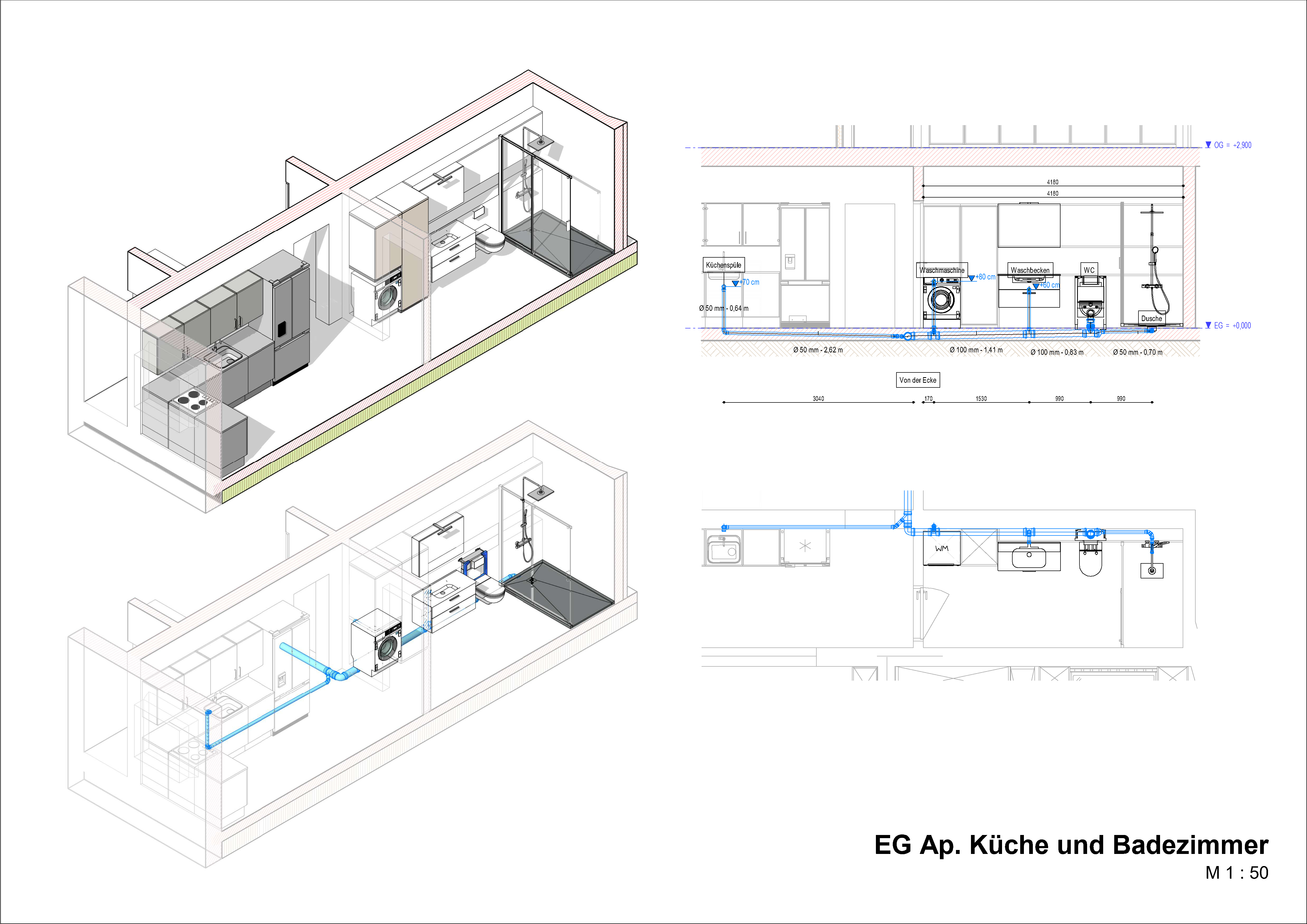

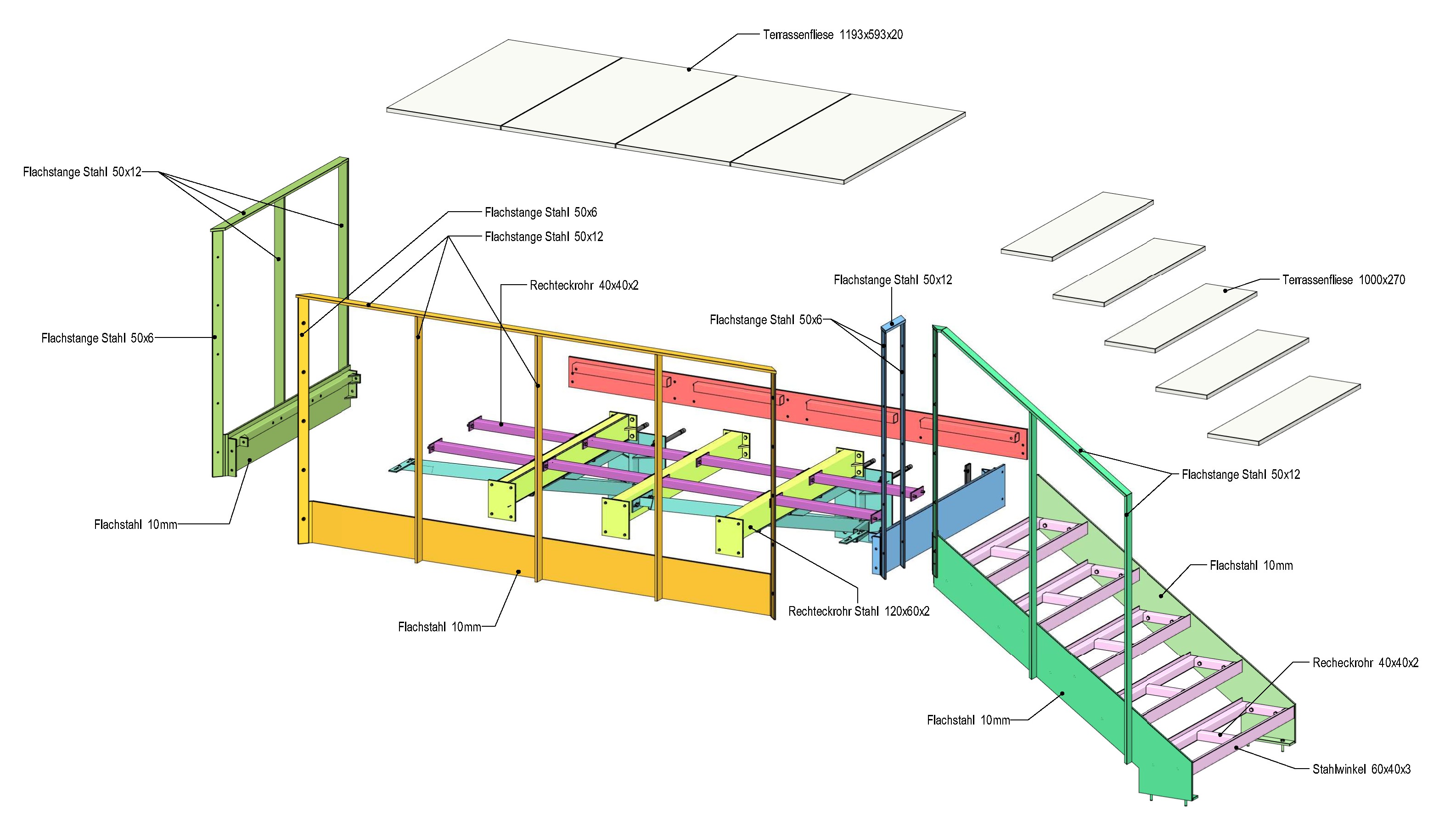

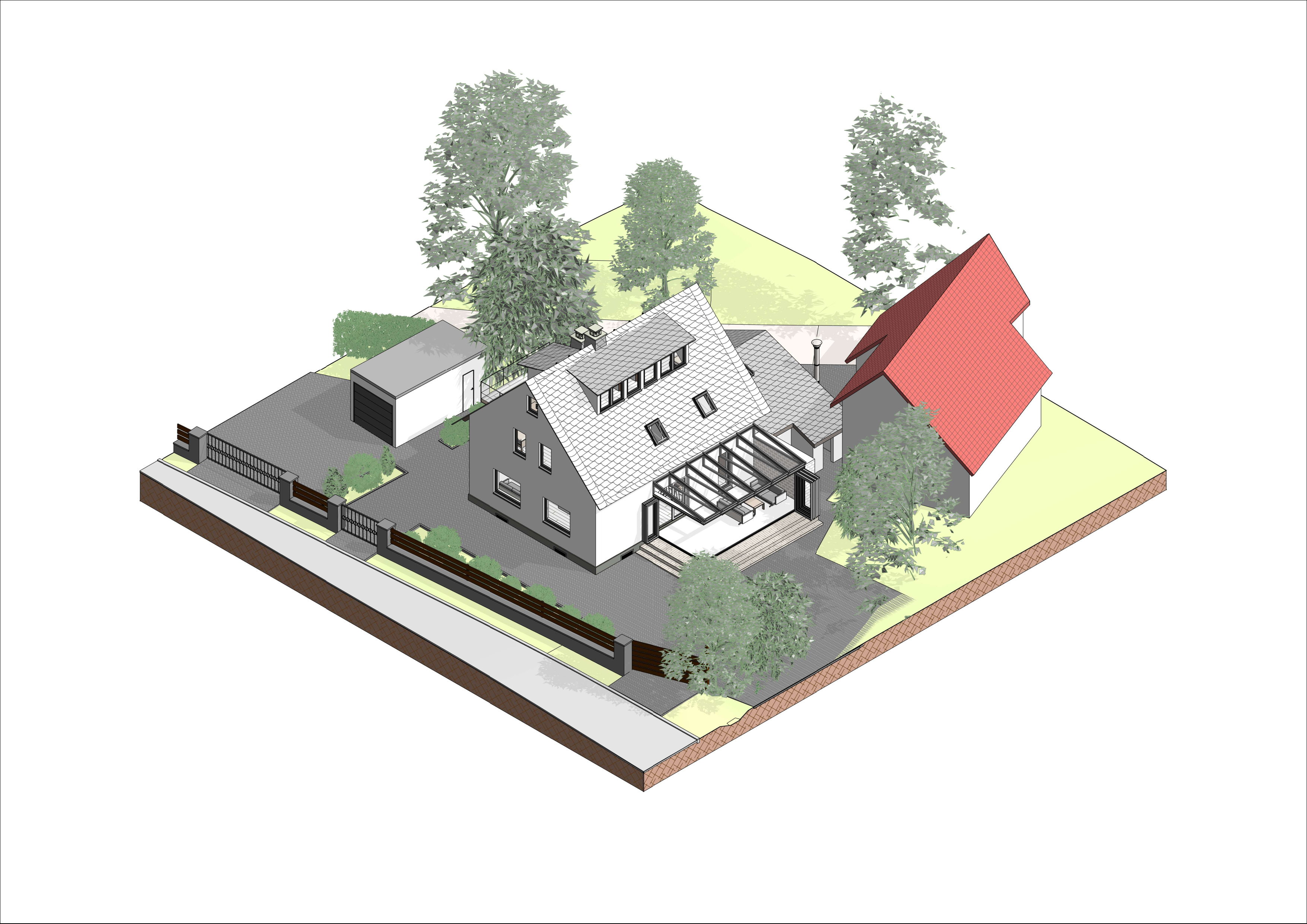

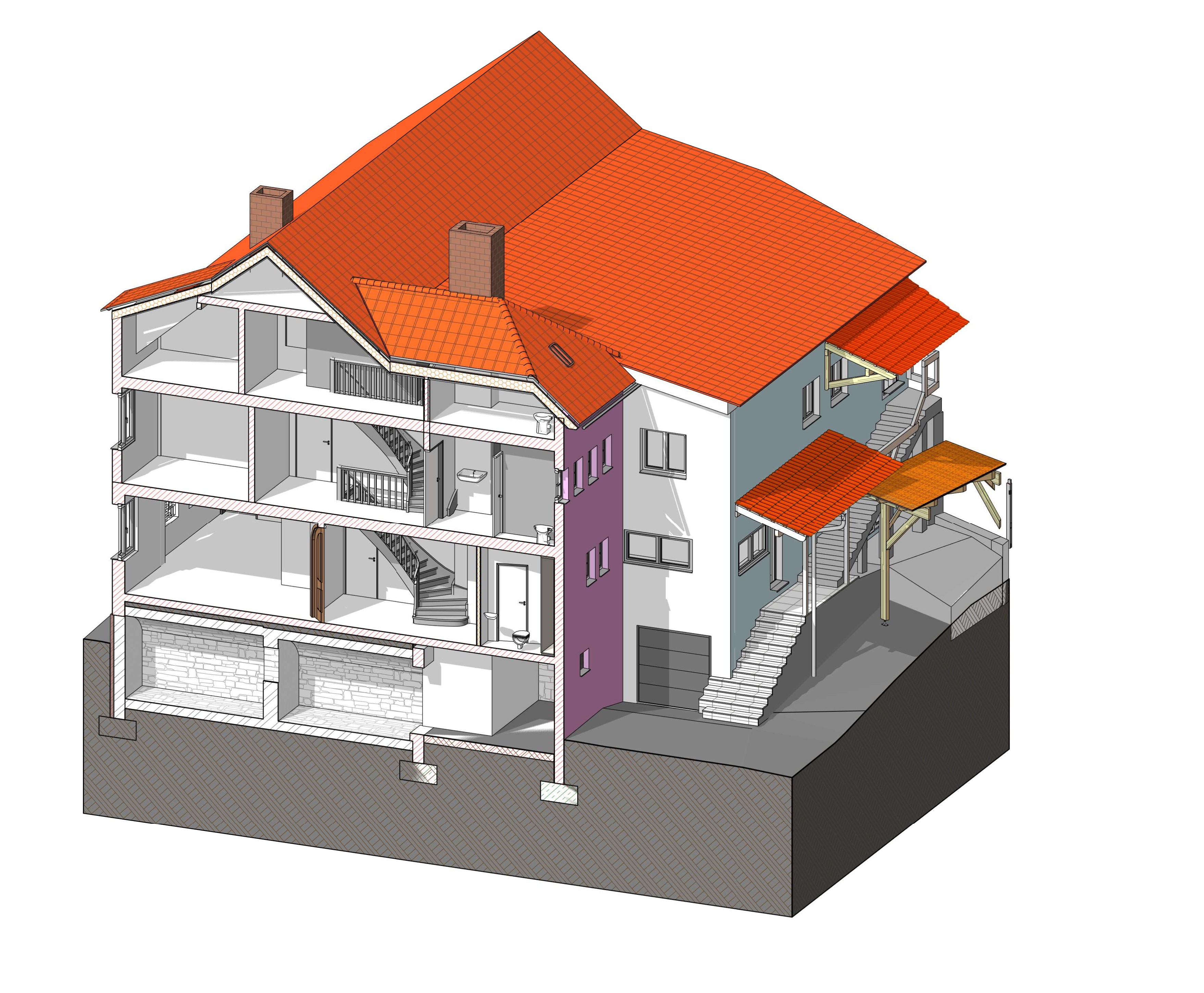

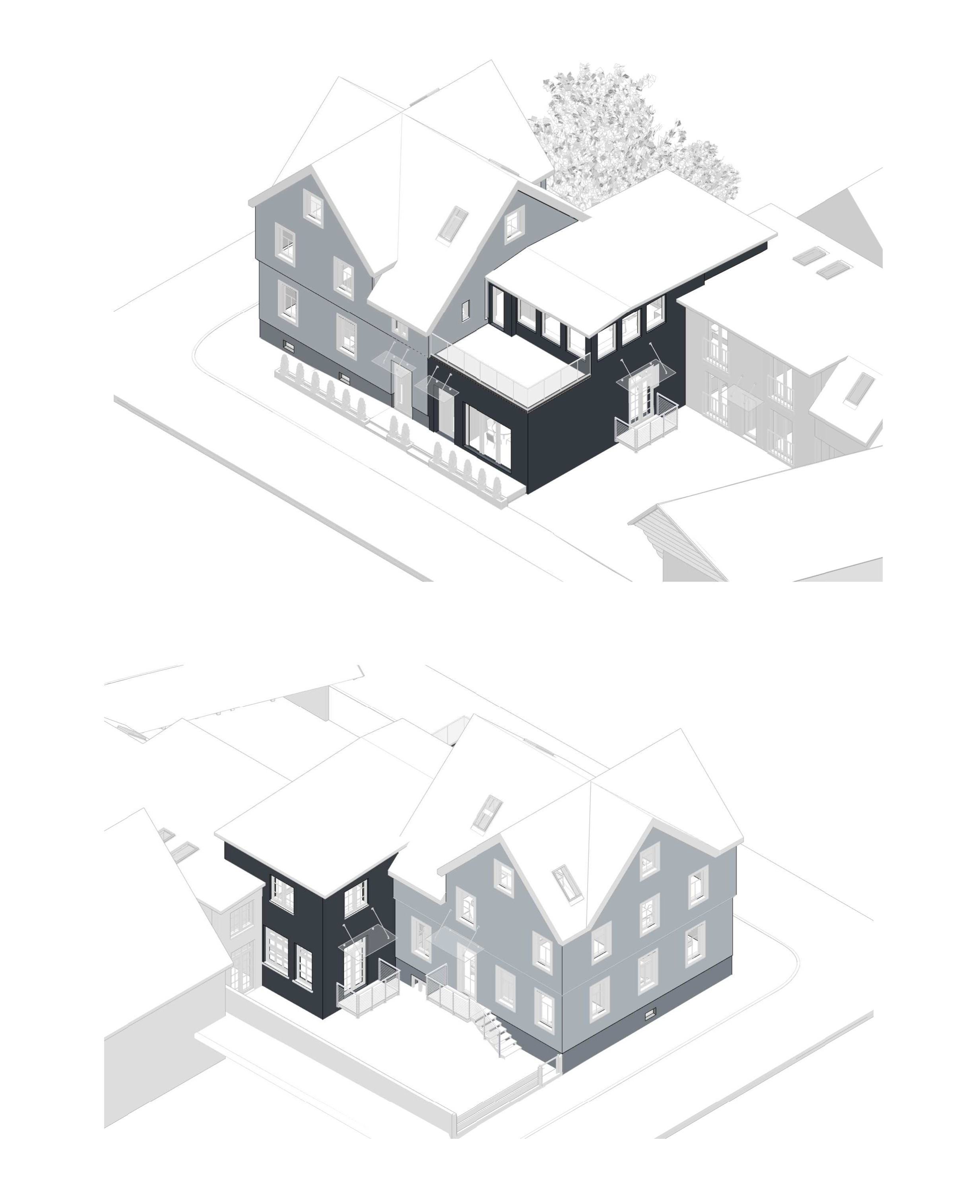

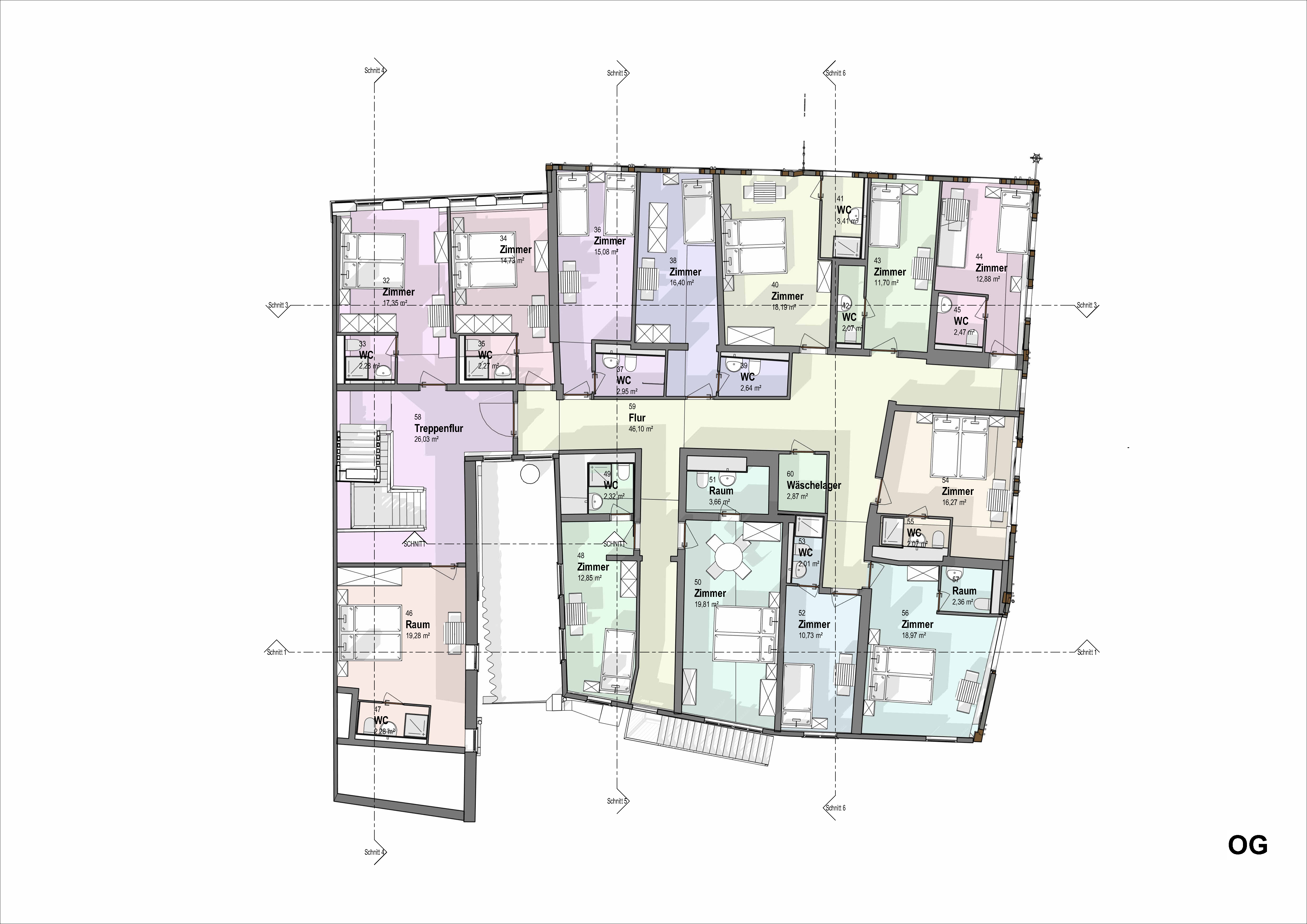

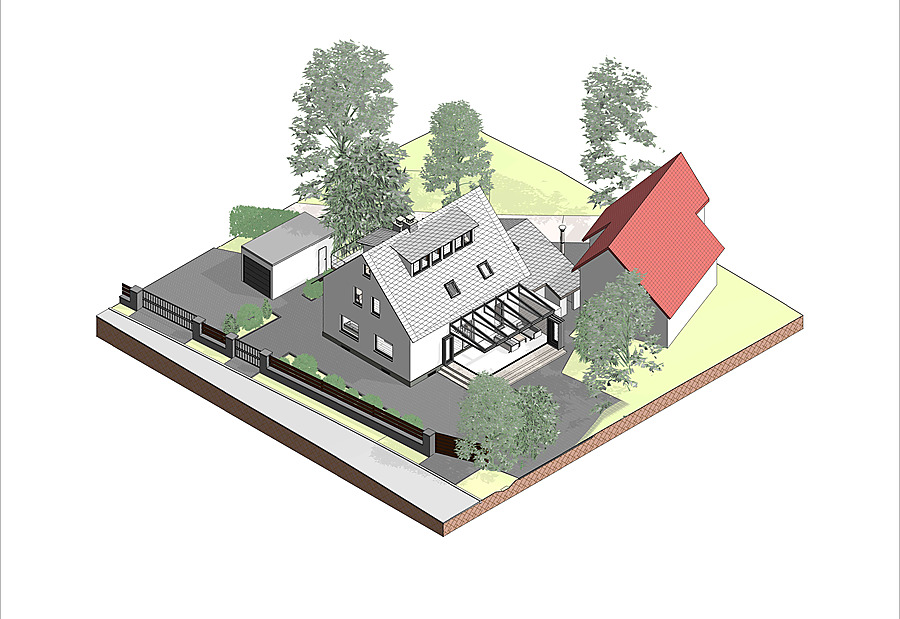

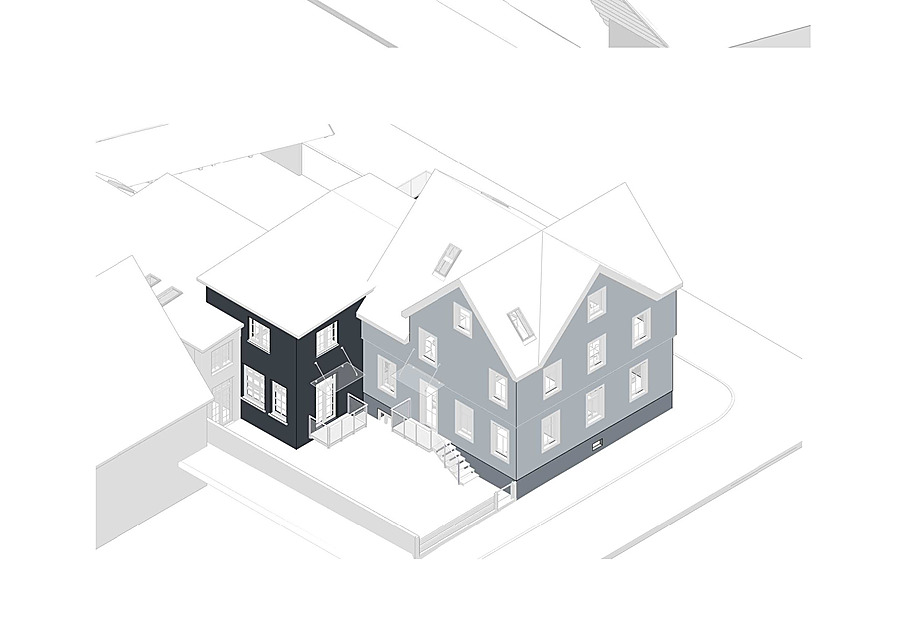

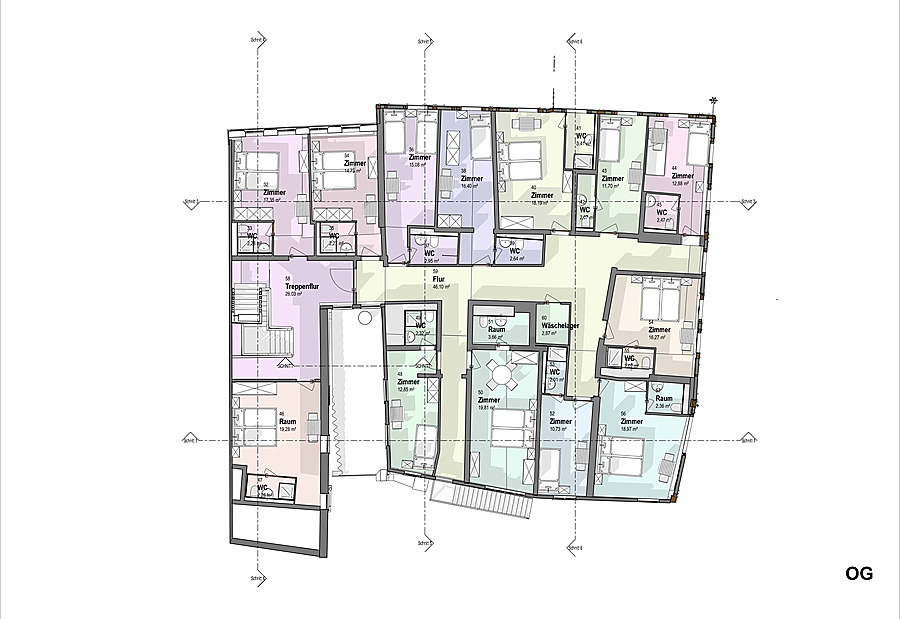

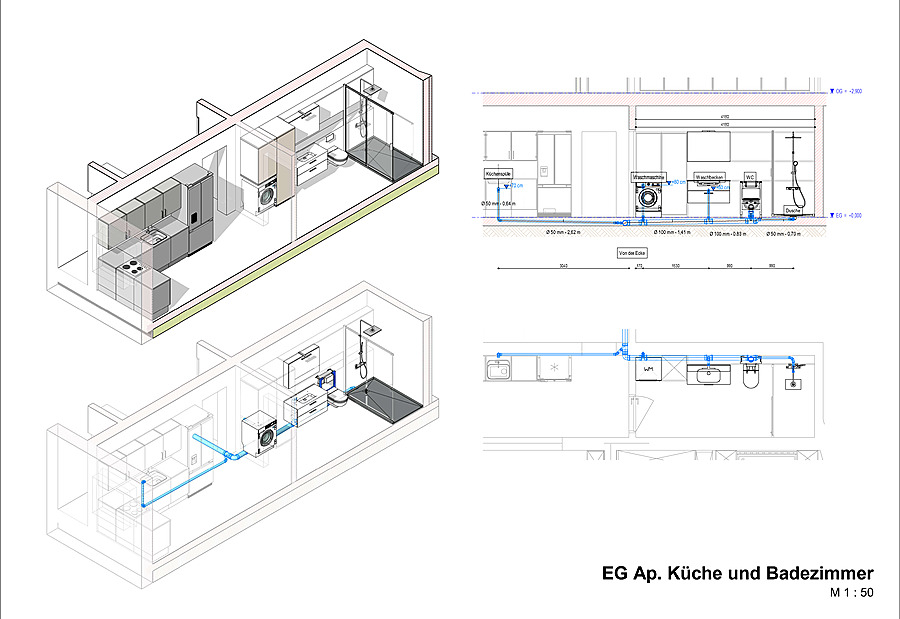

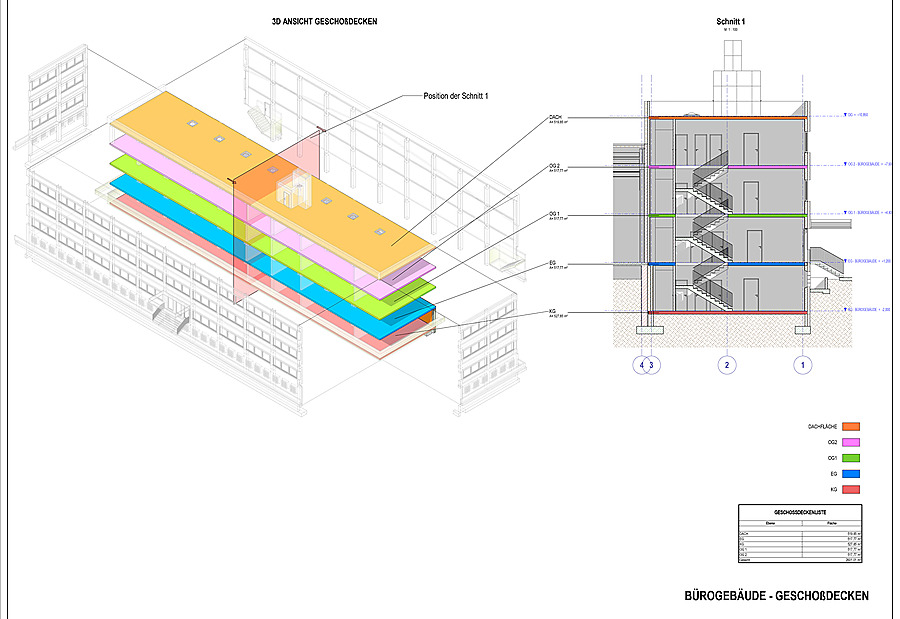

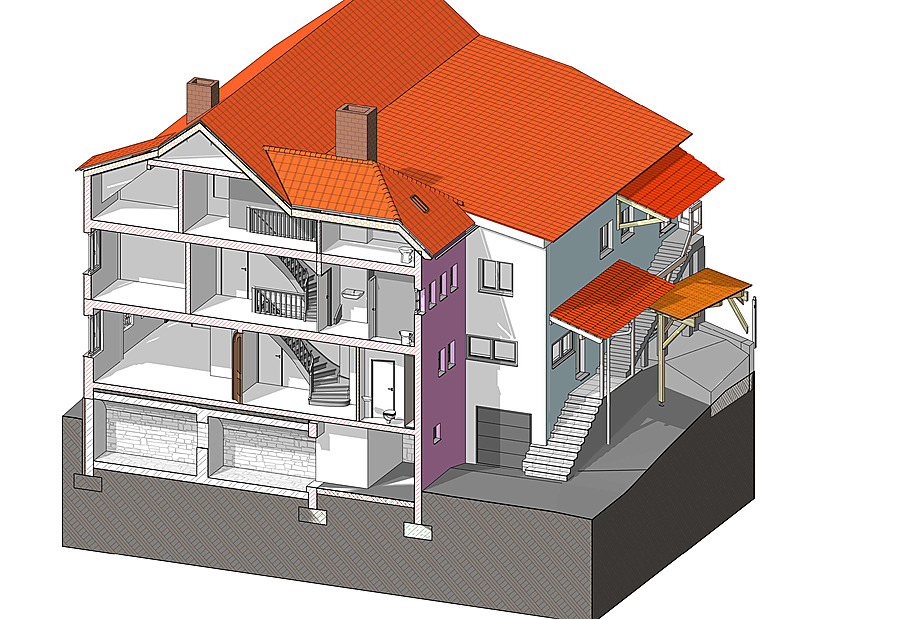

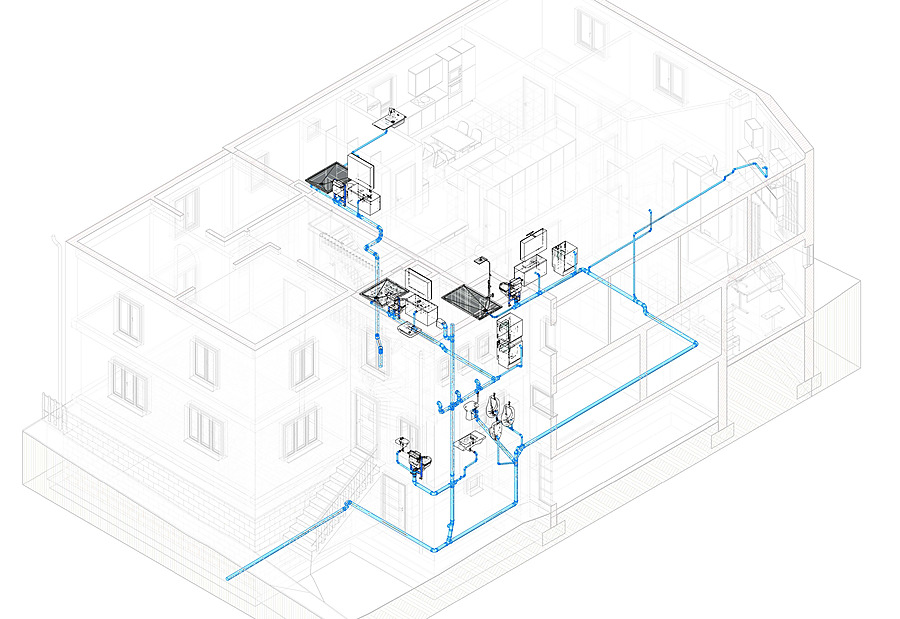

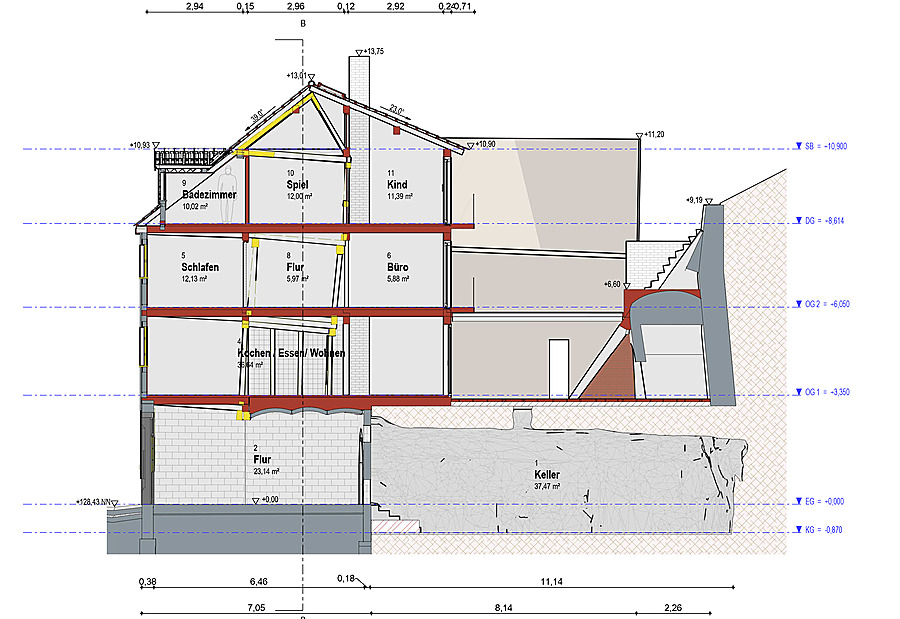

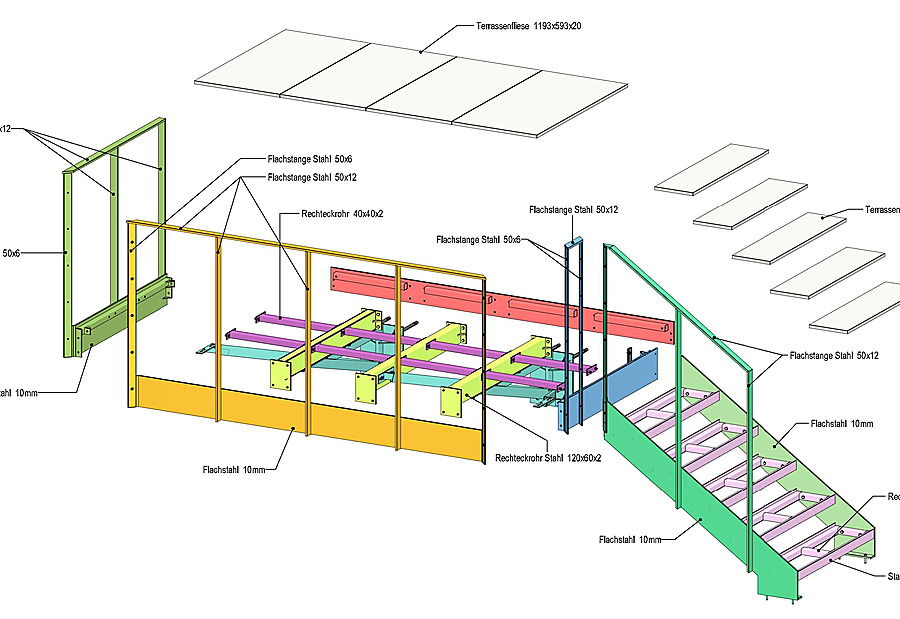

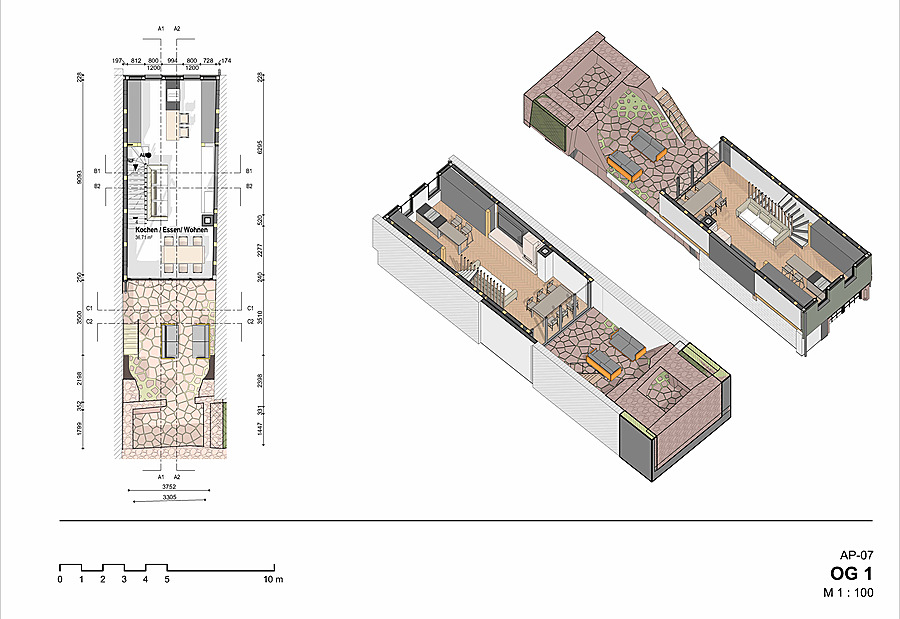

BIM / CAD

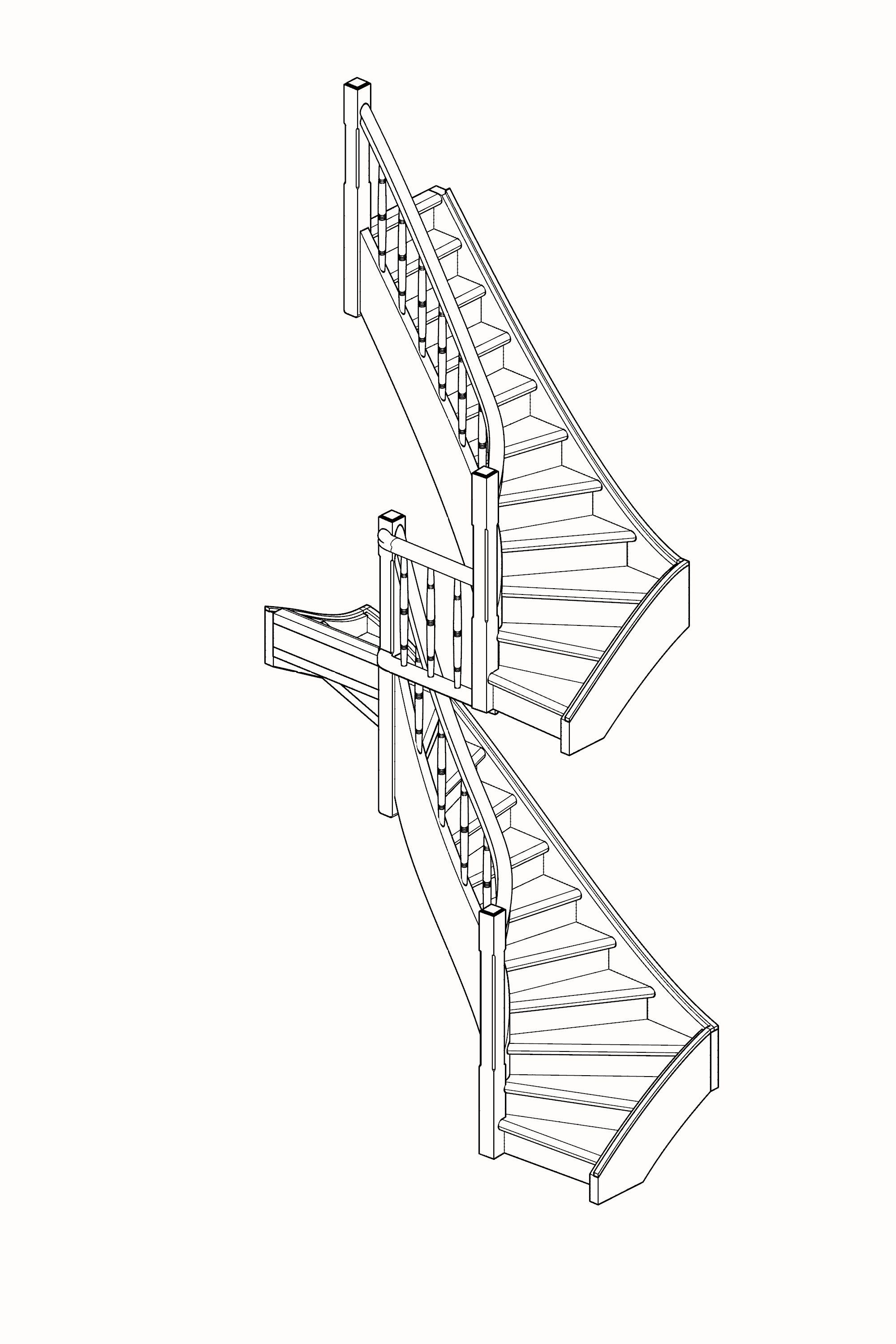

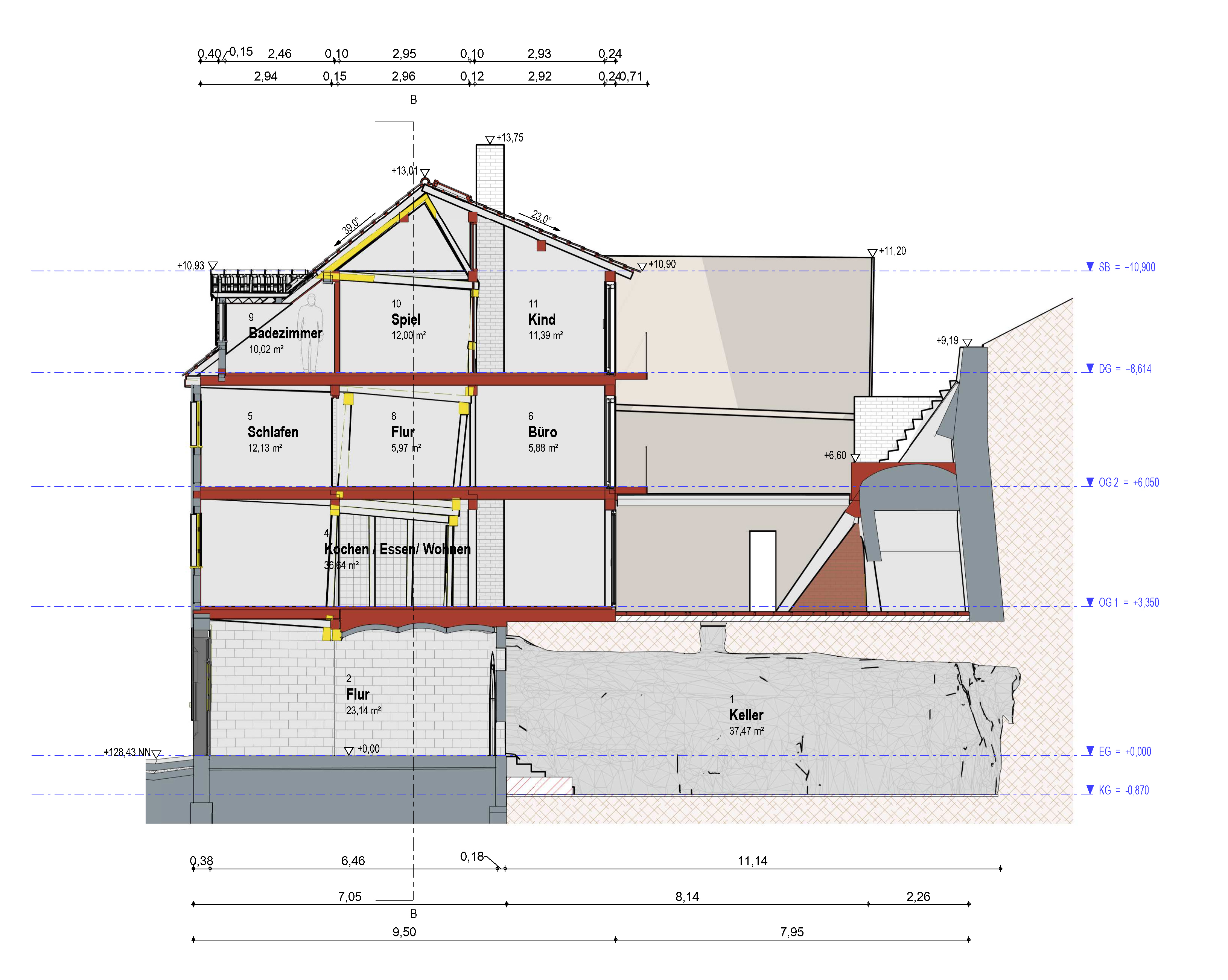

Bestands- und Detailmodelle für Planung, Umbau und Abstimmung — Fachwerk, Dächer, Treppen, Fassaden und Bauteile.
- Rhino, Revit, Civil 3D u. a.
- Unregelmäßige Bestandsgeometrie
- Übergabe in gängige Formate

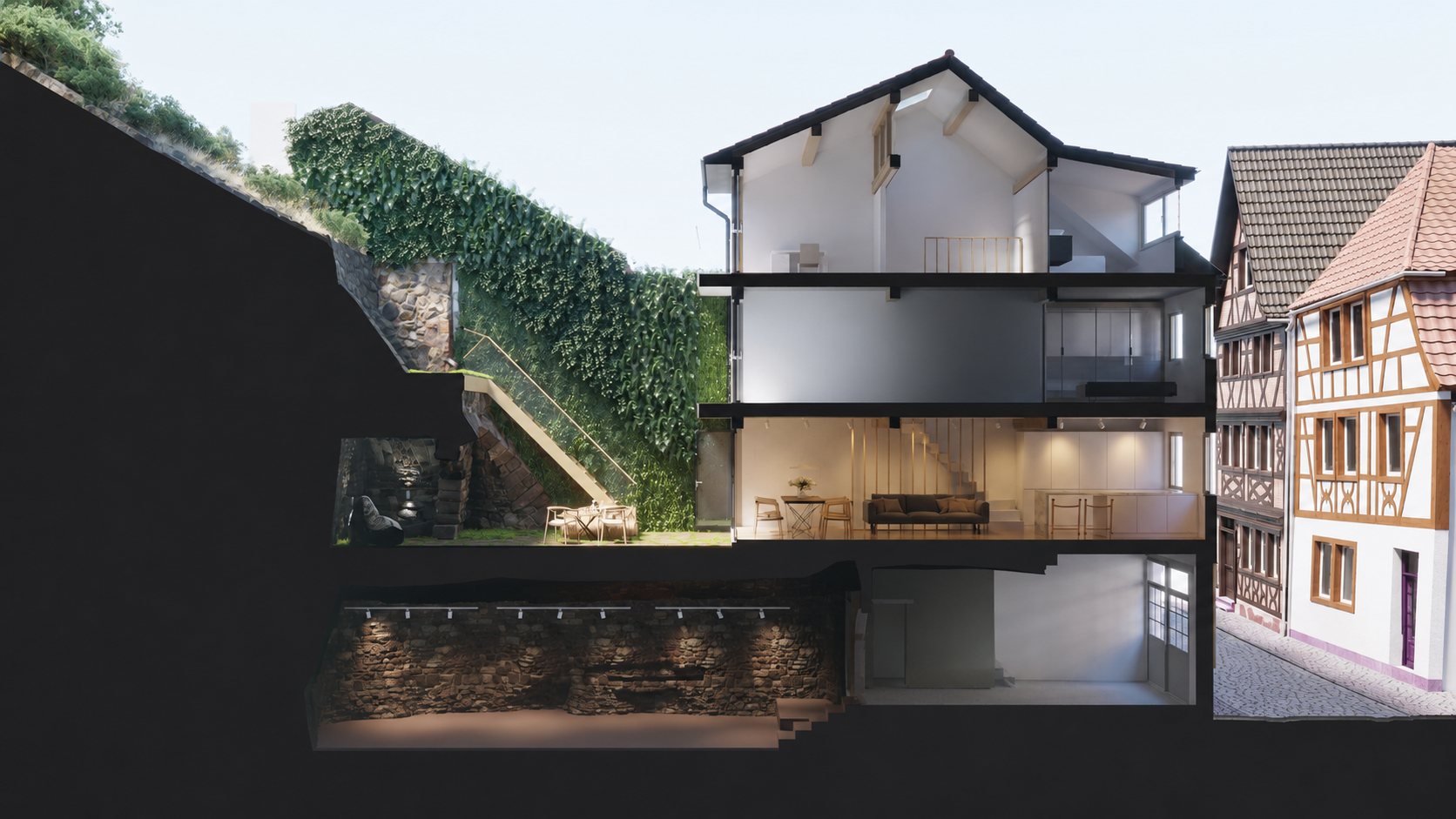

Visualisierung
Ansichten und Renderings zur Abstimmung und Präsentation — Fassade, Innenraum, Möbel und Bauteilstudien.
- Entscheidungsgrundlagen für Material & Farbe
- Präsentationsbilder aus dem Modell
- Detail- und Möbelstudien

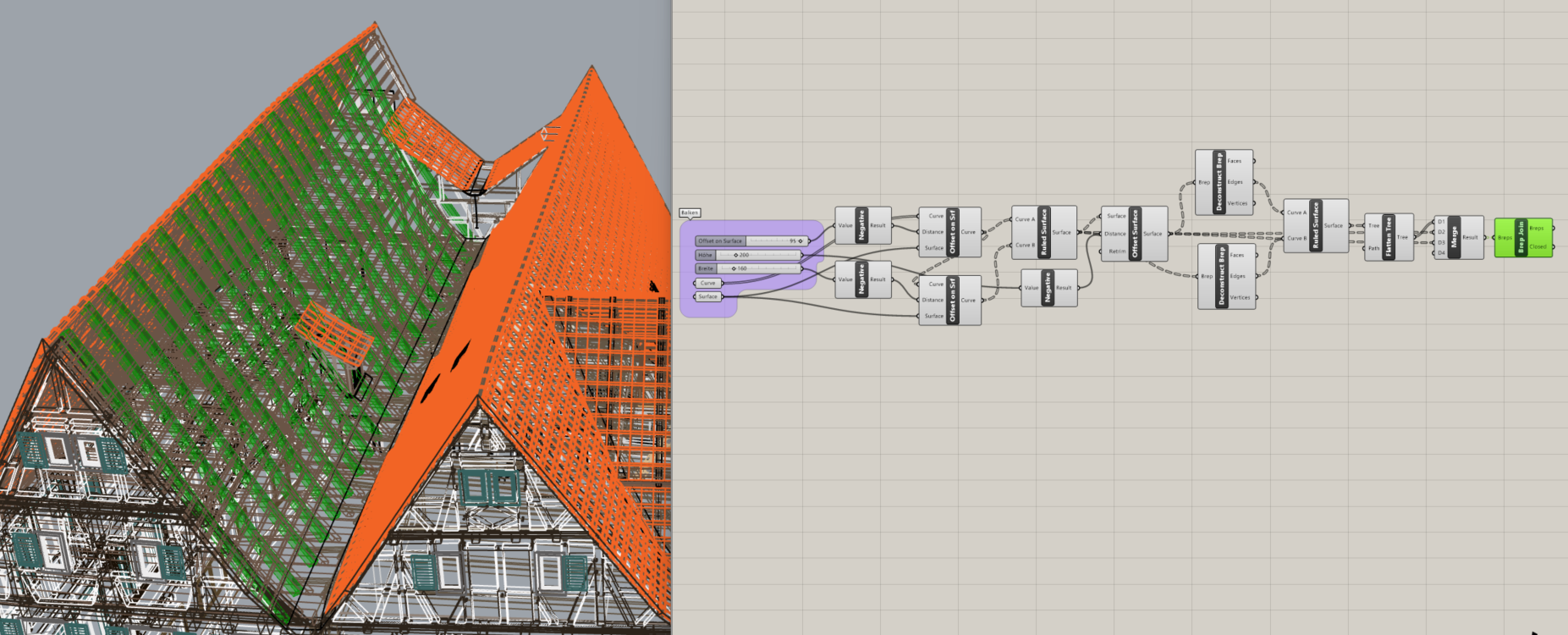

Parametrik & Automation

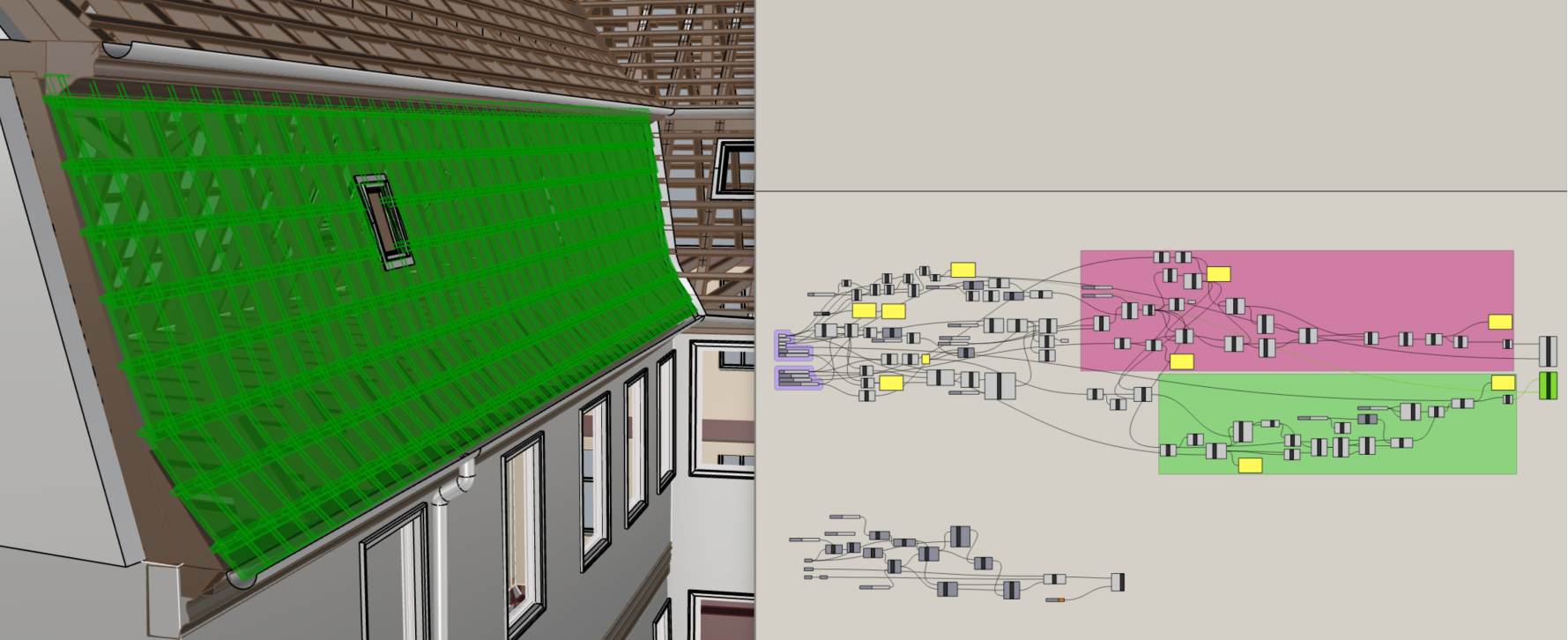

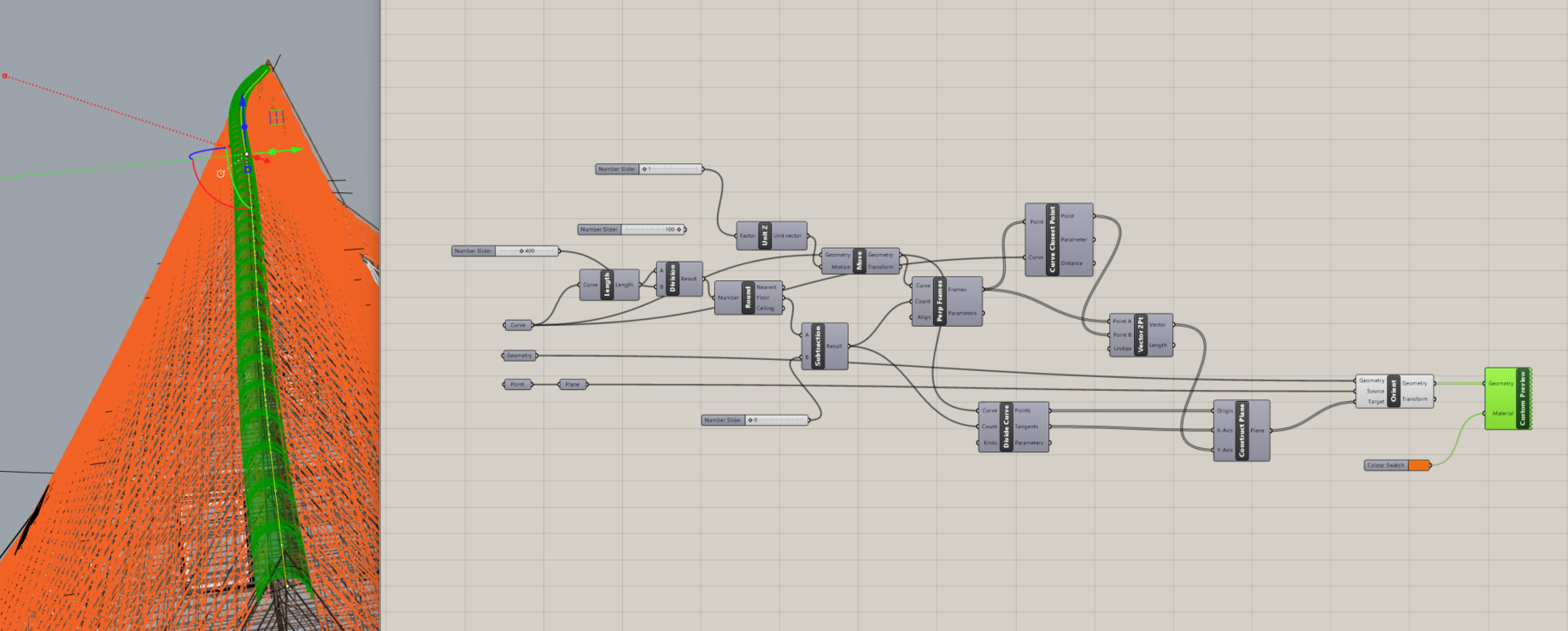

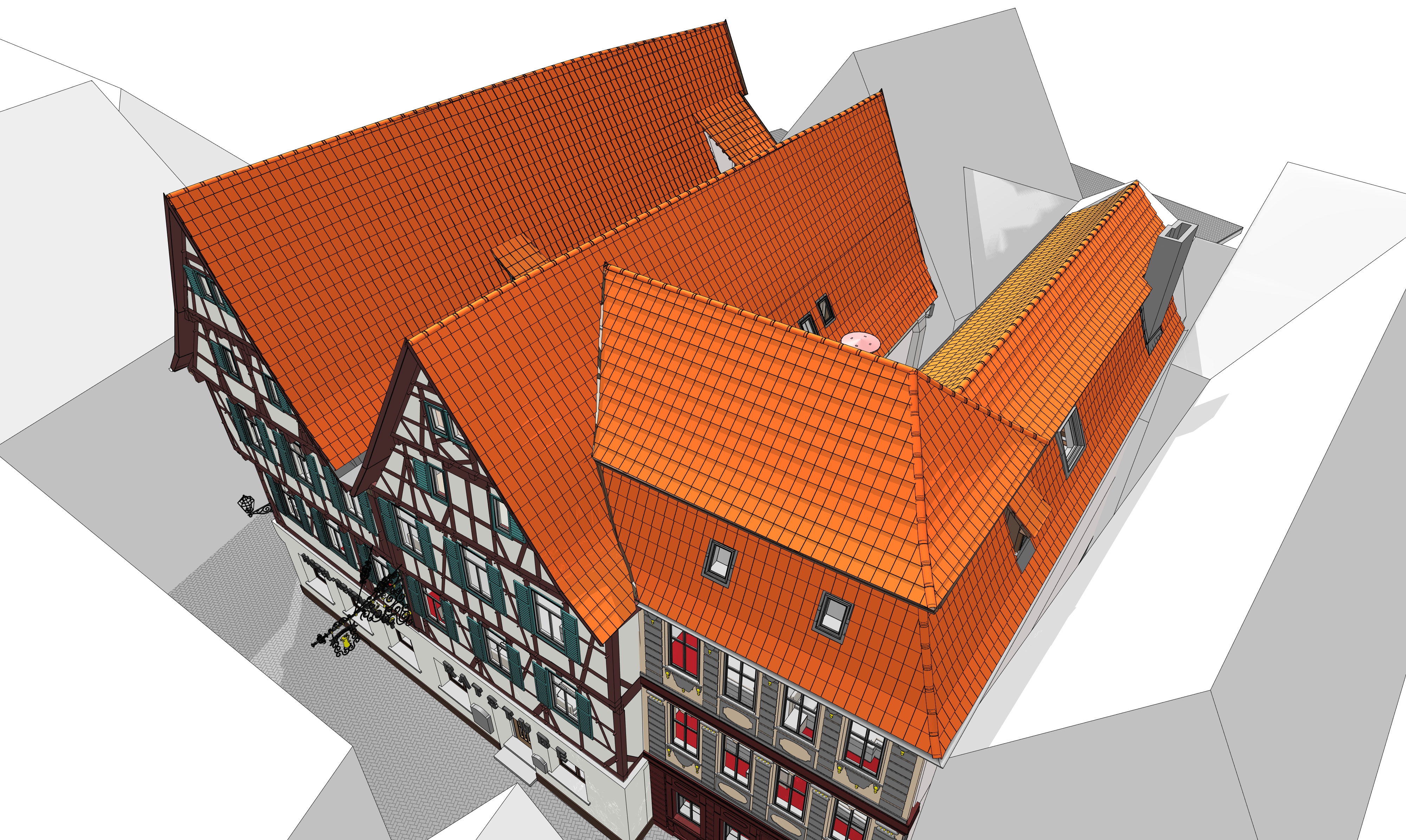

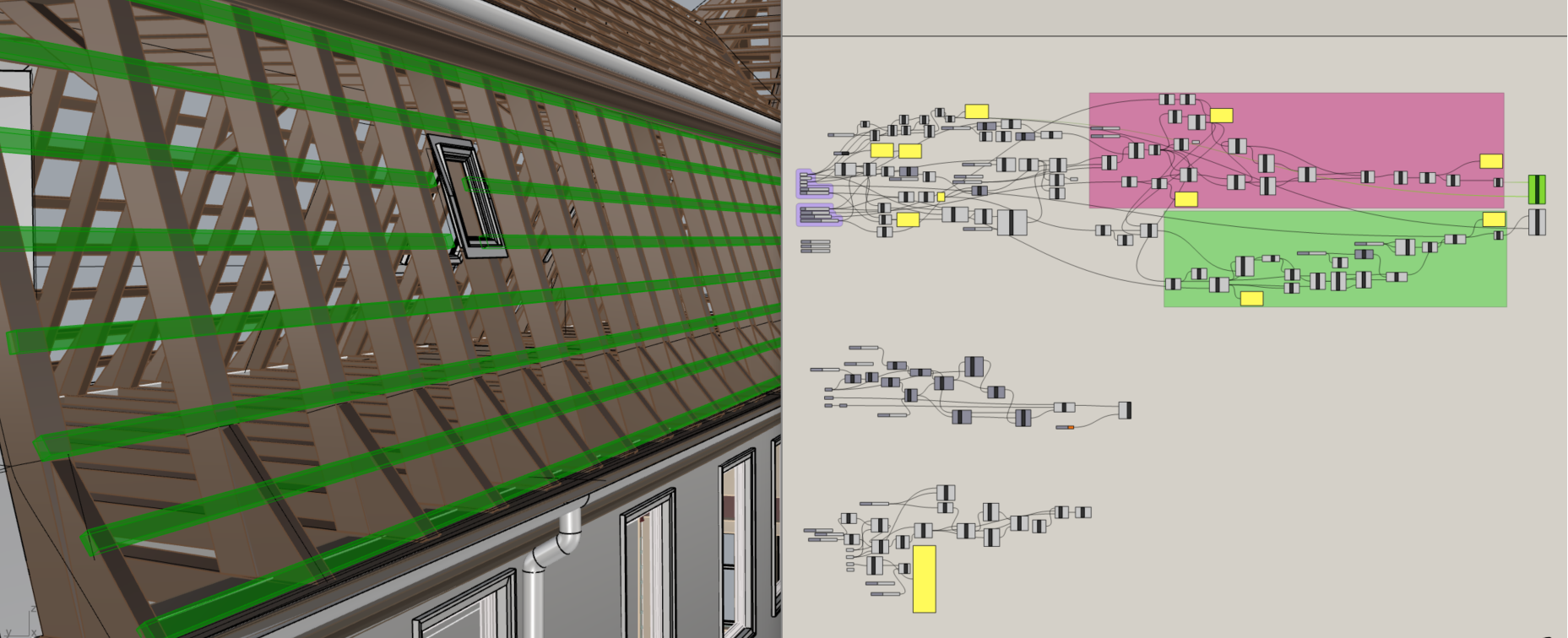

Grasshopper-Definitionen und Scripting für wiederholbare Bauteile — z. B. Balken, Lattung, Ziegel und Serienelemente auf komplexer Geometrie.
- Algorithmische Bauteilgenerierung
- Wiederholbare digitale Workflows
- Rhino + Grasshopper
Strukturmodelle & Fertigungsdaten
Aufbereitung von Tragwerks- und Fachwerkgeometrie für die Weitergabe an berechtigte Ingenieurbüros bzw. Holzfertiger — keine eigenständige statische Nachweisführung.
- Modellvorbereitung für die Berechnung
- Visualisierung von Einwirkungen
- Fertigungstaugliche Fachwerkdaten
Hinweis: Statische Nachweise und freigabefähige Berechnungen erfolgen durch entsprechend berechtigte Tragwerksplaner. Ich liefere saubere Ausgangsmodelle, Lastbilder und fertigungsnahe Geometrie als Arbeitsgrundlage.

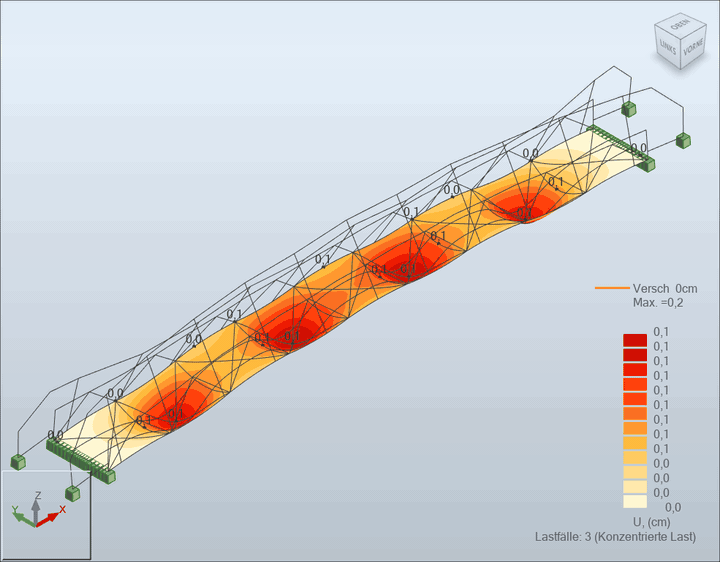

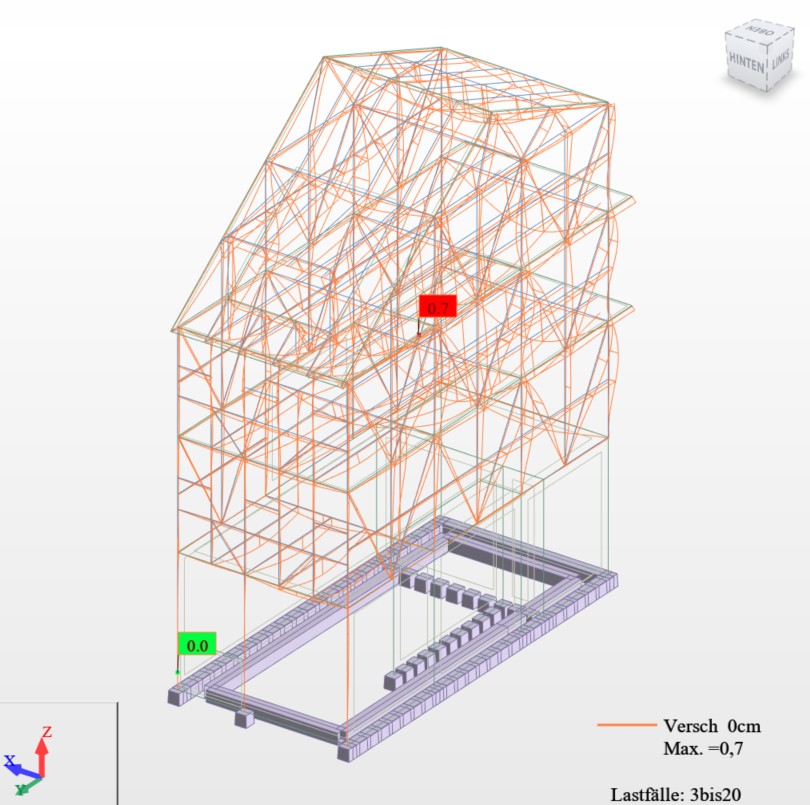

Einwirkungen & Verformungsbilder

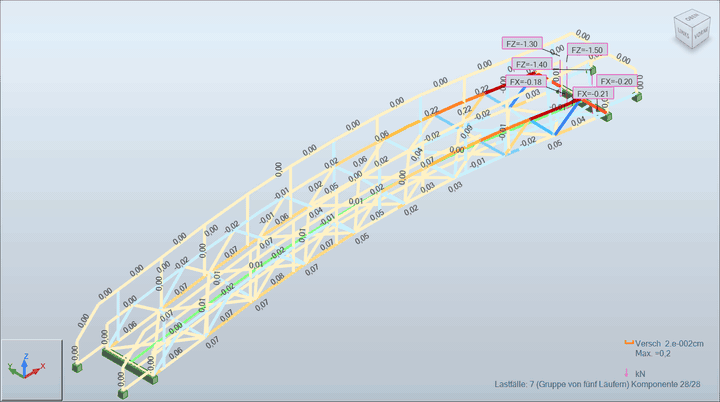

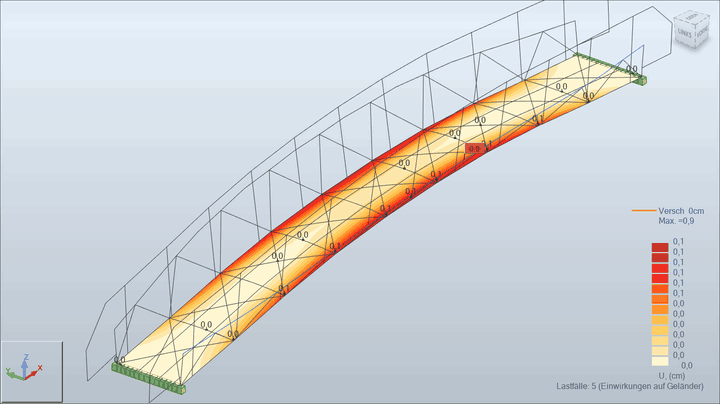

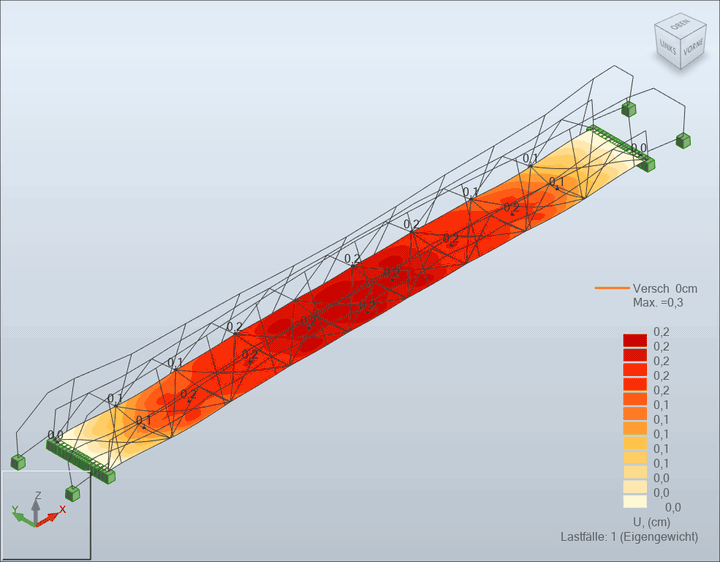

Anschauliche Simulationen typischer Lastfälle (Eigengewicht, Einzellasten, Geländerlasten, Personengruppen) helfen bei der Abstimmung mit dem Tragwerksplaner — als Kommunikations- und Prüfhilfe, nicht als fertiger Nachweis.

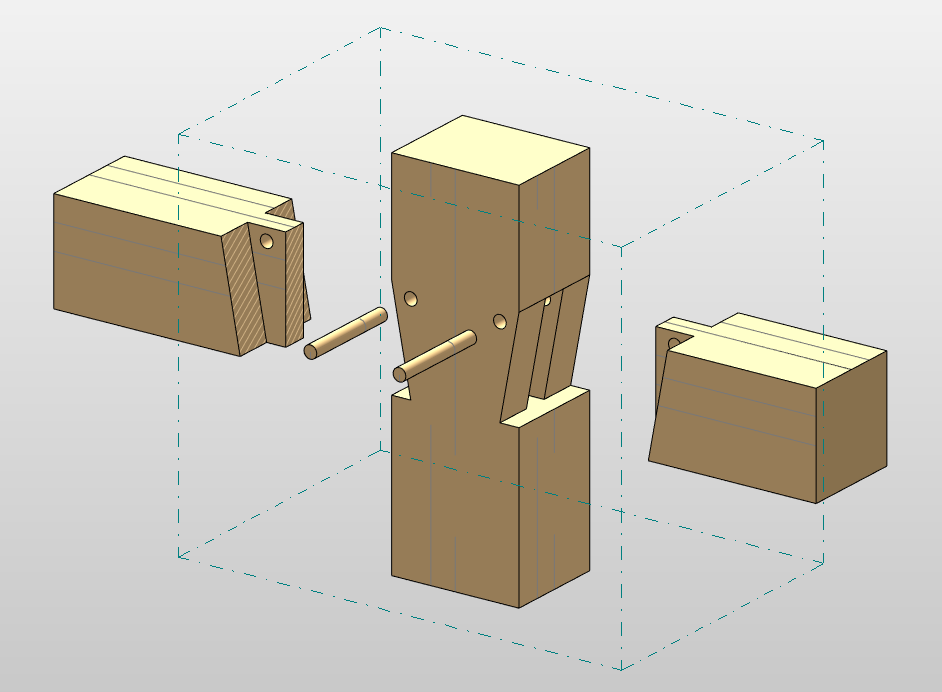

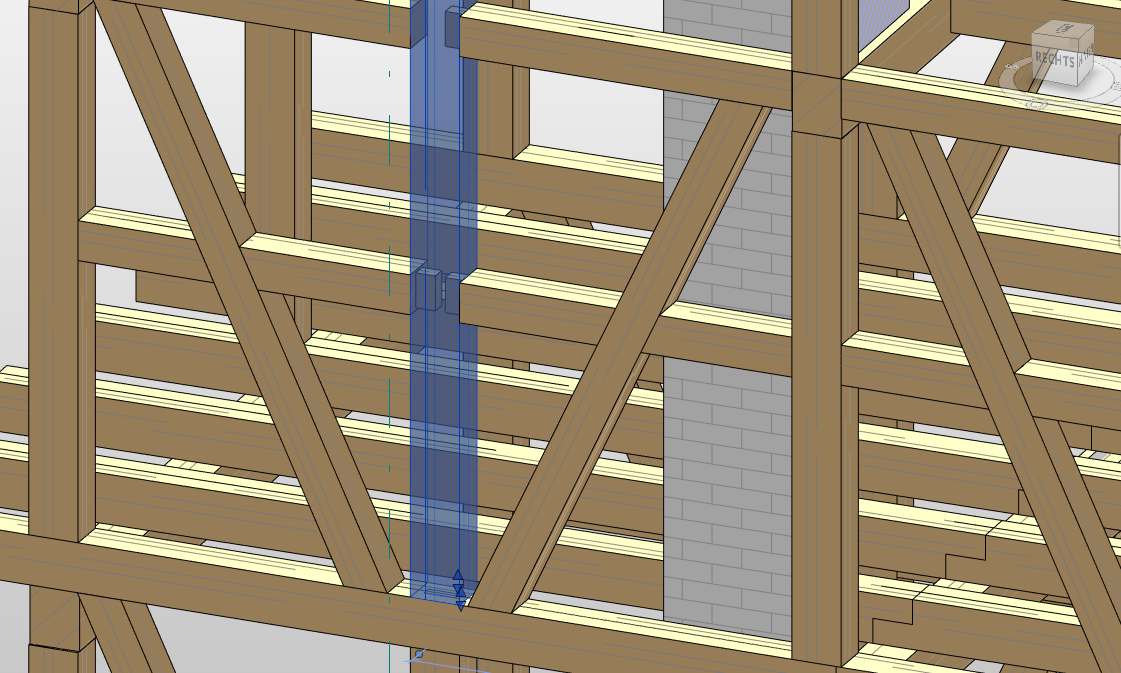

Fertigungstaugliches Fachwerk

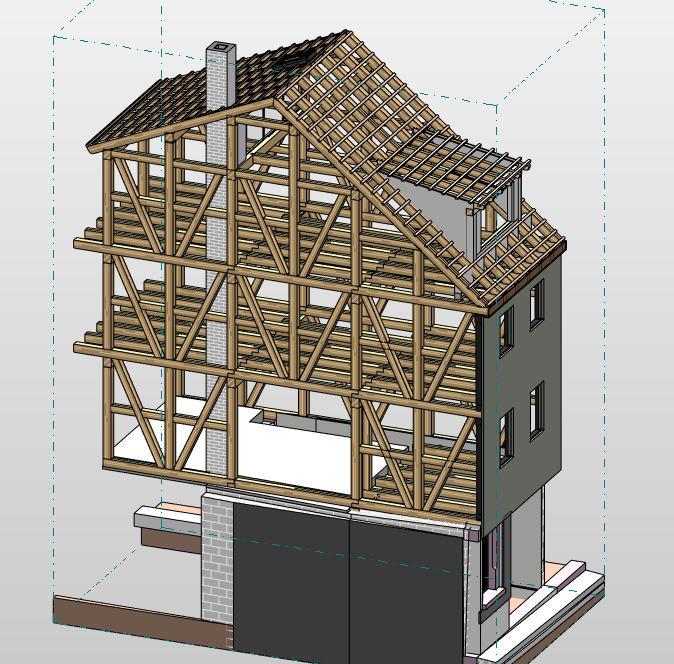

Aufbereitetes Stab- und Verbindungswerk für die Holzbearbeitung: Geometrie inkl. Anschlüssen als Grundlage für Werkstatt und CNC — abgestimmt auf die Anforderungen des Fertigers und des planenden Büros.

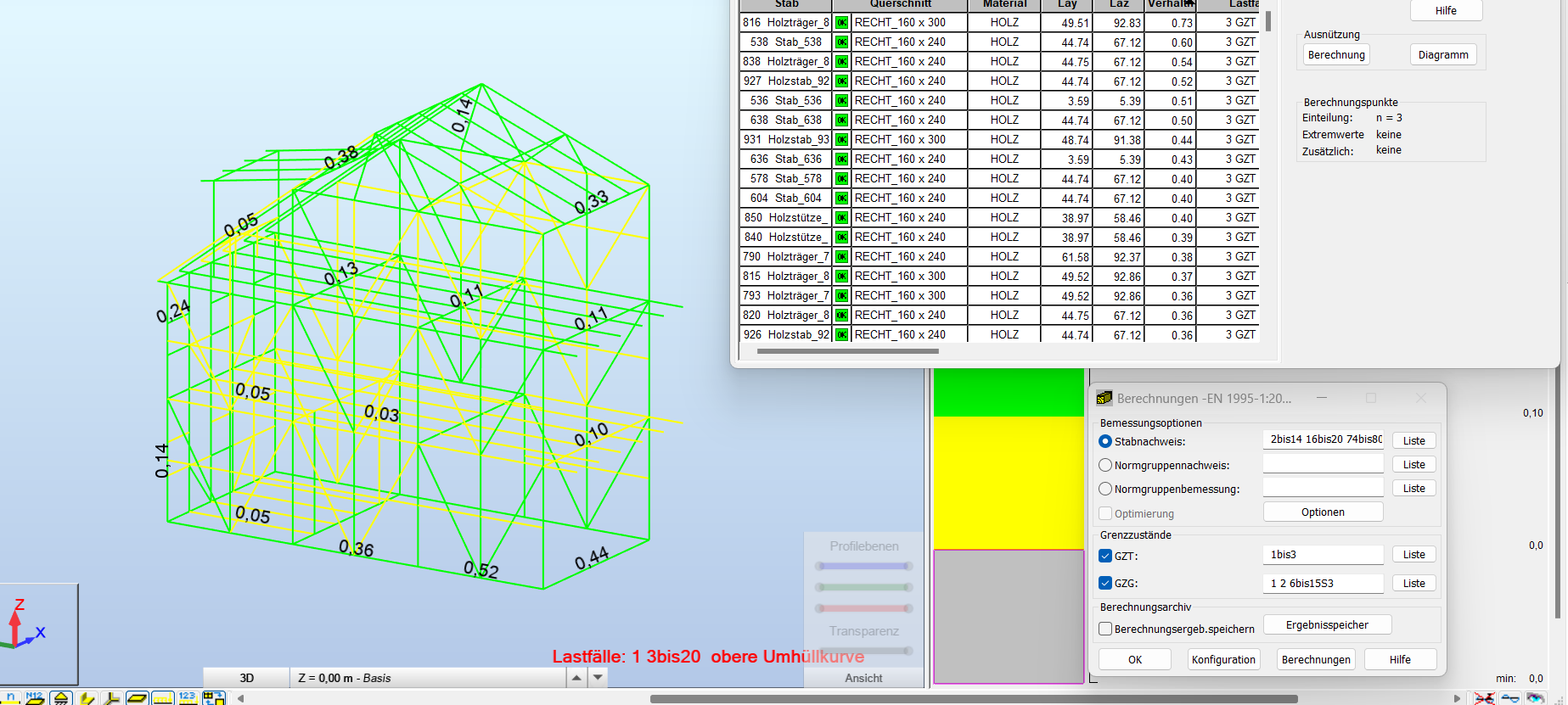

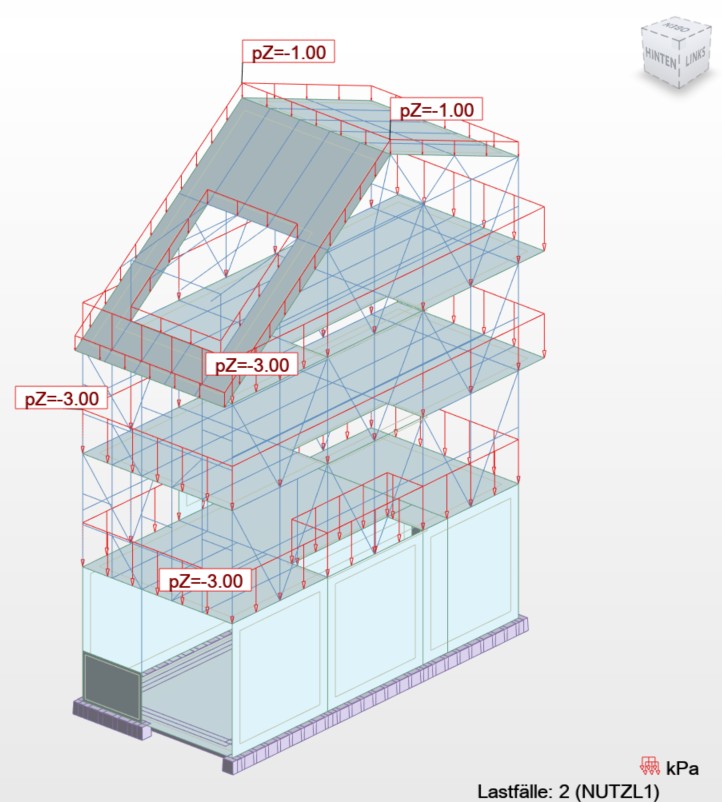

Aufbereitung für die Berechnungsumgebung
Stabwerke, Nutzlastbilder und Verformungsansichten aus der Modellierung — strukturiert übergeben, damit das Ingenieurbüro effizient in die Nachweisführung einsteigen kann.
Kompetenzen
Werkzeuge für Scan, Modell und Automation.
Fokus Scan-to-BIM — ergänzt durch Scripting und Schnittstellen, wenn Standardwerkzeuge an unregelmäßiger Geometrie enden.
* Robot u. ä. zur Modellaufbereitung und Abstimmung — Nachweise durch berechtigte Tragwerksplaner.
Zusammenarbeit
Nachunternehmer für Scan-to-BIM.
- 01Architekturbüros ohne freie Scan-/BIM-Kapazität
- 02Denkmalpflege & unregelmäßiger Bestand
- 03Modelle in vereinbarter LOD-Stufe
- 04Ergänzend: Visualisierung, Parametrik, Strukturmodell-Vorbereitung
